Fagor 8070 BL - Page 258

Programming manual.
CNC 8070
13.
TOOL COMPENSATION
Tool radius compensation
·258·
(REF: 1709)

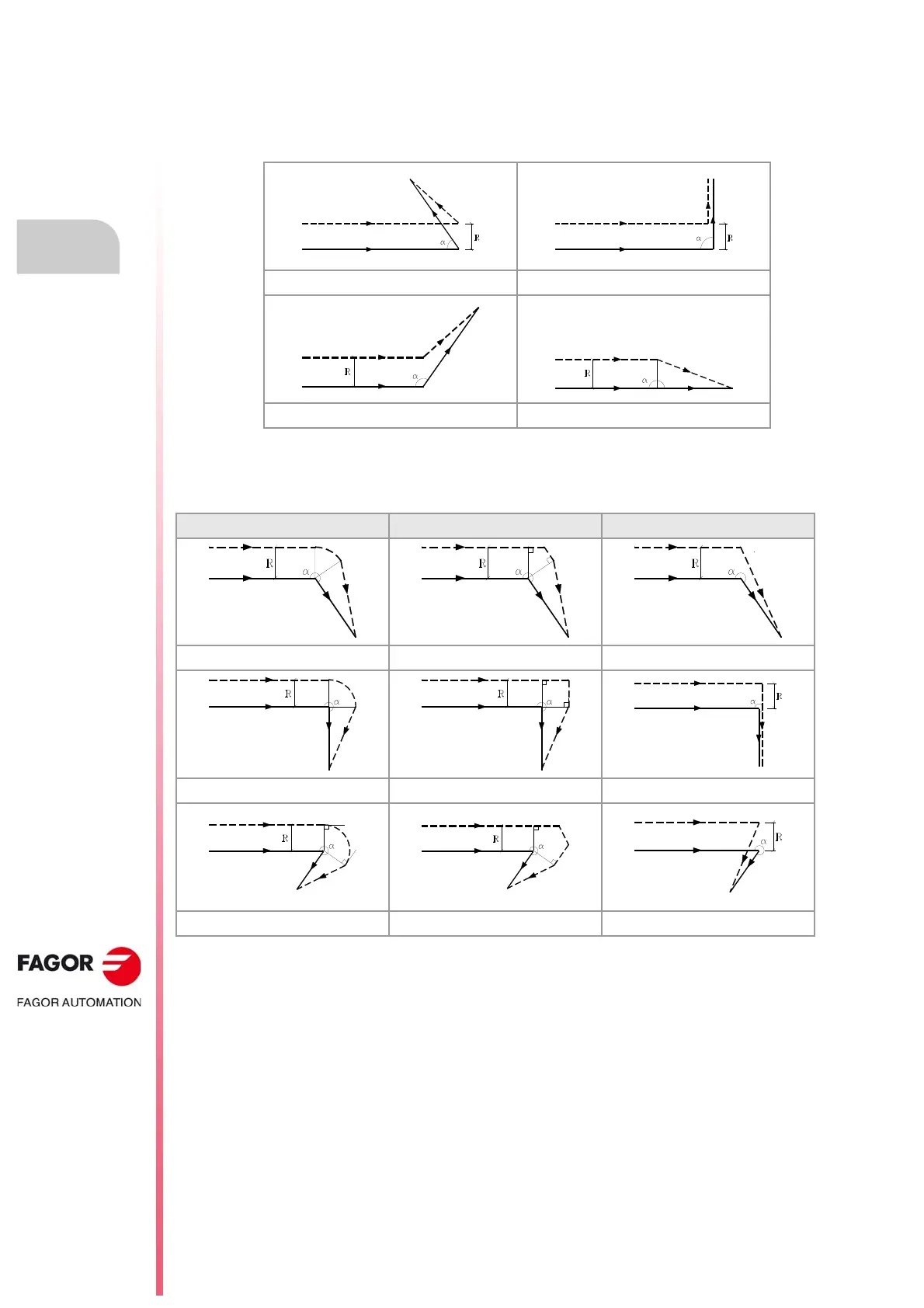

STRAIGHT-TO-STRAIGHT PATH
When the angle between the paths is smaller or equal to 180º, the way radius compensation
is canceled is independent from the G136/G137 and G138/G139 functions selected.
When the angle between paths is greater than 180º, the way radius compensation is
canceled depends on the functions selected for type of ending (G138/G139) and type of
transition (G136/G137).
0º <  < 90º  = 90º
90º <
 < 180º  = 180º
G139/G136 G139/G137 G138
180º <
 < 270º 180º <  < 270º 180º <  < 270º
 = 270º  = 270º  = 270º
270º <
 < 360º 270º <  < 360º 270º <  < 360º
