14.BLOCK DIAGRAM
167

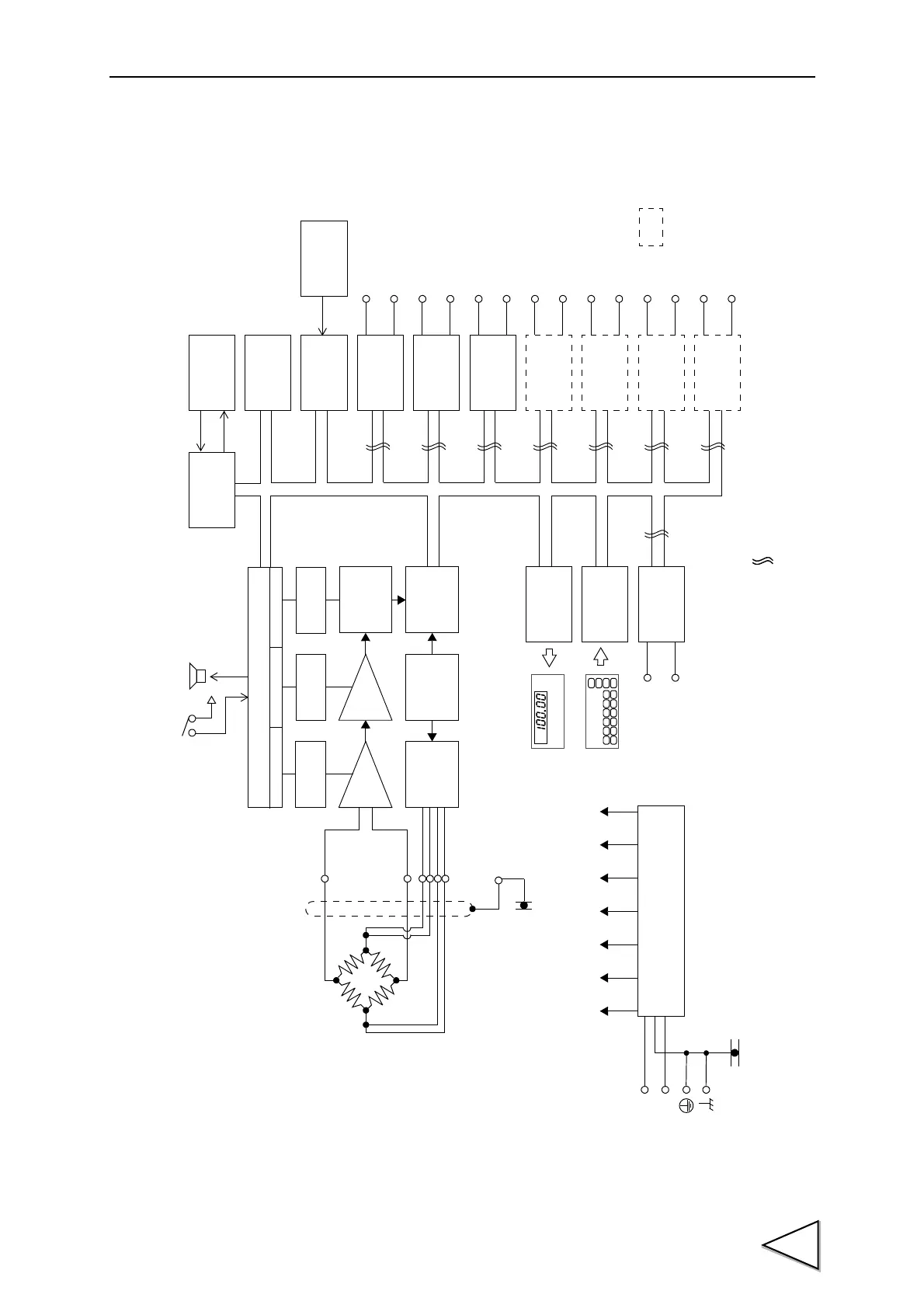

14. BLOCK DIAGRAM
A/D
LOW-PASS
FILTER
INPUT
AMPLIFIER
定数
切換え
ZERO GAIN FILTER
BUZZER
ZERO COARSE
ADJUSTMENT
INTERNAL
GAIN COARSE
ANALOG
SWITCH
+EXC
+S
-S
-EXC
+SIG
-SIG
SHIELD
FRAME
INTERNAL CONTROLLER
CPU
POWER UNIT
+9V -9V +5V +13V +12V
VCC
ISOLATION
: Indicates the insulation by Photo coupler.
