Переходы в виде склейки
Когда источники изображения и микрофон подключены, все готово к работе. При создании
программы необходимо переходить от одного источника к другому. Он может быть внешним
(видеосигнал, поступающий на HDMI-входы, в том числе статичная графика), а также
внутренним (модуль кеинга, генератор черного и других цветов, а также цветные полосы).
В примере ниже выполняется переключение со входа 1 на вход 2.
Выполнение склейки
1 Кнопка входа 1 горит красным цветом, указывая на то, что данный сигнал является в
текущий момент программным.
2 Нажмите кнопку CUT, чтобы выполнить склейку. В этом случае будет использоваться
прямое переключение между источниками.

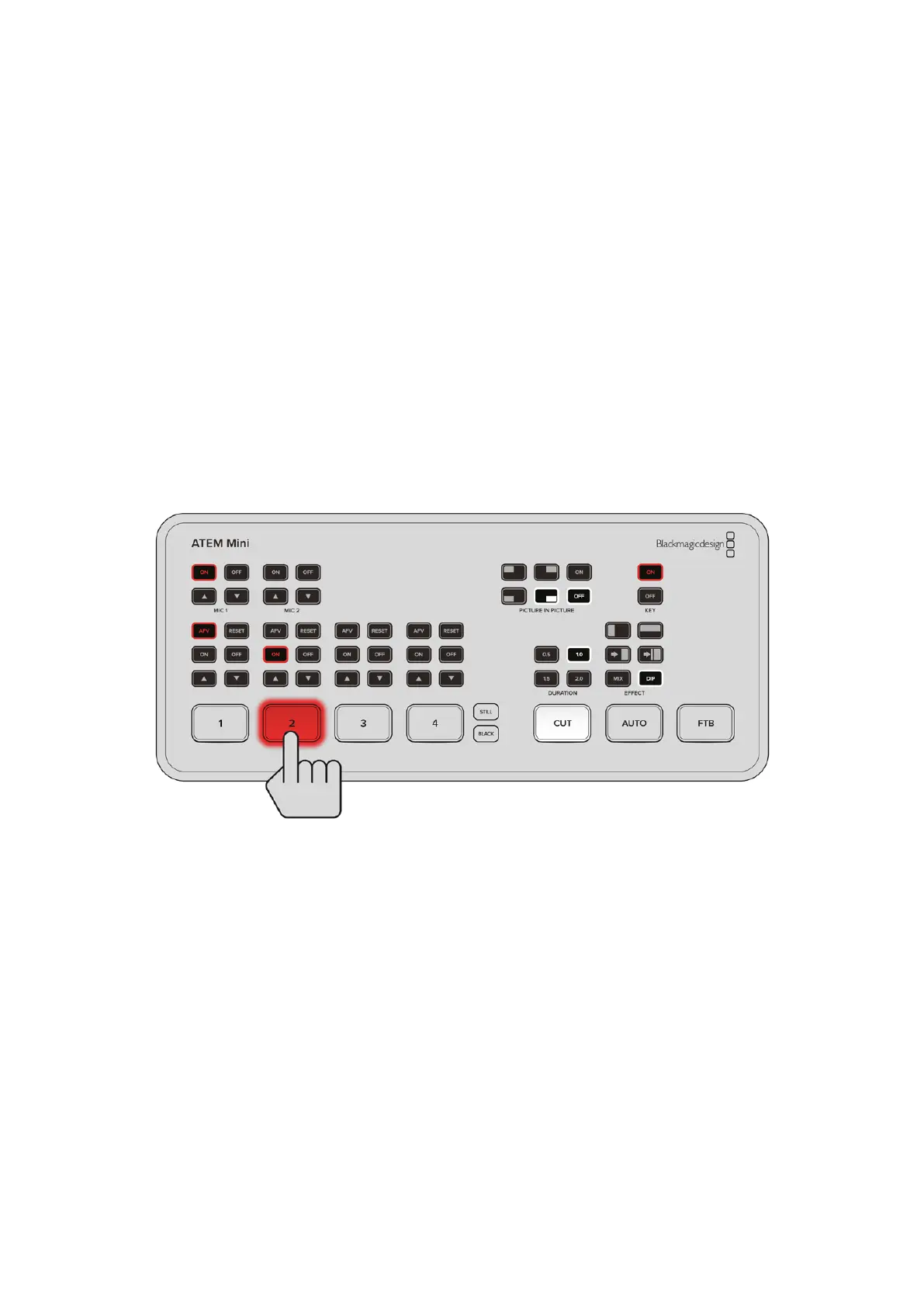

3 Нажмите кнопку входа2.
Вместо источника 1 программным станет изображение из источника 2, кнопка которого
загорится красным цветом. Такой вид переключения называется склейкой, потому что в этом
случае один сигнал мгновенно заменяется другим.
1290Подготовка к работе
