ATEM
Mini
のキーイング
キーヤーは、異なるソースの視覚的要素を同一のビデオイメージ上に配置できるパワフルなプロダクシ
ョン・ツ ー ル で す。
キーヤーでは、マルチレイヤーの映 像やグラフィックがバックグラウンドに重ねて表示されます。バックグ
ラウンドに重 ねて表 示するレイヤーを調 整して部分 的に透 明にすることで、バックグラウンドが見 えるよ
うになります。この処理をキーイングといいます。各スイッチャーに搭載された種類の異なる様々なキー
ヤーで、様々なテクニックを用いてレイヤーの部分的な透明度を調整できます。
このセクションでは、アップ/ダウンストリームで 使 用できるルマキーおよびリニアキー、さらにアップス
トリームで使用できるクロマキー、パターンキー、DVEキーについて説明します。
キーイングとは
ひとつのキーに対し、フィル信号およびキー信号（カット信号）の、計
2
つのビデオソースが必要です。フィ
ル信号には、バックグラウンドに重ねて表示する映像が含まれています。カット信号は、フィル信号の透明
にする部分を選 択するために使 用されます。フィル/カット信号は、スイッチャーのあらゆる外部入 力また
は内 部ソースから選 択でき、静止 画・動 画のどちらもフィルソースまたはカットソースとして使 用で きます。
ATEM Software Controlパネルで は 、フィル/カット信 号 はアップ ストリーム / ダ ウンストリームキ ーパレ
ットのメニューから選択できます。スイッチャーのLCDメニュー のアップストリーム /ダウンストリームキ
ー メ ニ ュ ー で 、フ ィ ル / カ ッ ト 信 号 を 選 択 で き ま す 。
ATEMスイッチャーには 、アップ ストリームキ ー ヤー/ダウンストリームキ ーヤーという2種類のキーヤーが
あります。1系統のアップストリームキーヤー（エフェクトキーヤー）および2系 統 の ダ ウンストリームキ ー
ヤーは、スイッチャーのコントロールパネルおよびLCDメ ニ ュ ー 、あ る い は ATEM Software Controlで使
用で きます。アップストリームキーヤーは 、ルマ、リニア、プリマルチプライ、クロマ、パターン、DVEのキ
ーに設定できます。2つの ダウンストリームキ ーヤーは 、ダウンストリームキ ーヤー専 用ブロックにあり
ます。各 ダウンストリームキ ーヤー は 、ルマまたはリニアキ ーに設 定 で きます。
ルマキー
「セルフキー」とも呼ばれるルマキーでは、バックグラウンドに重ねて表示するビデオイメージを含むビデ
オソースを1つ使 用します。ビデオ信号のルミナンスで定義されるすべてのブラック部分が透明になり、下
にあるバックグラウンドが見えます。切り取る部分の決定には1つのイメージしか使用されないため、ルマ

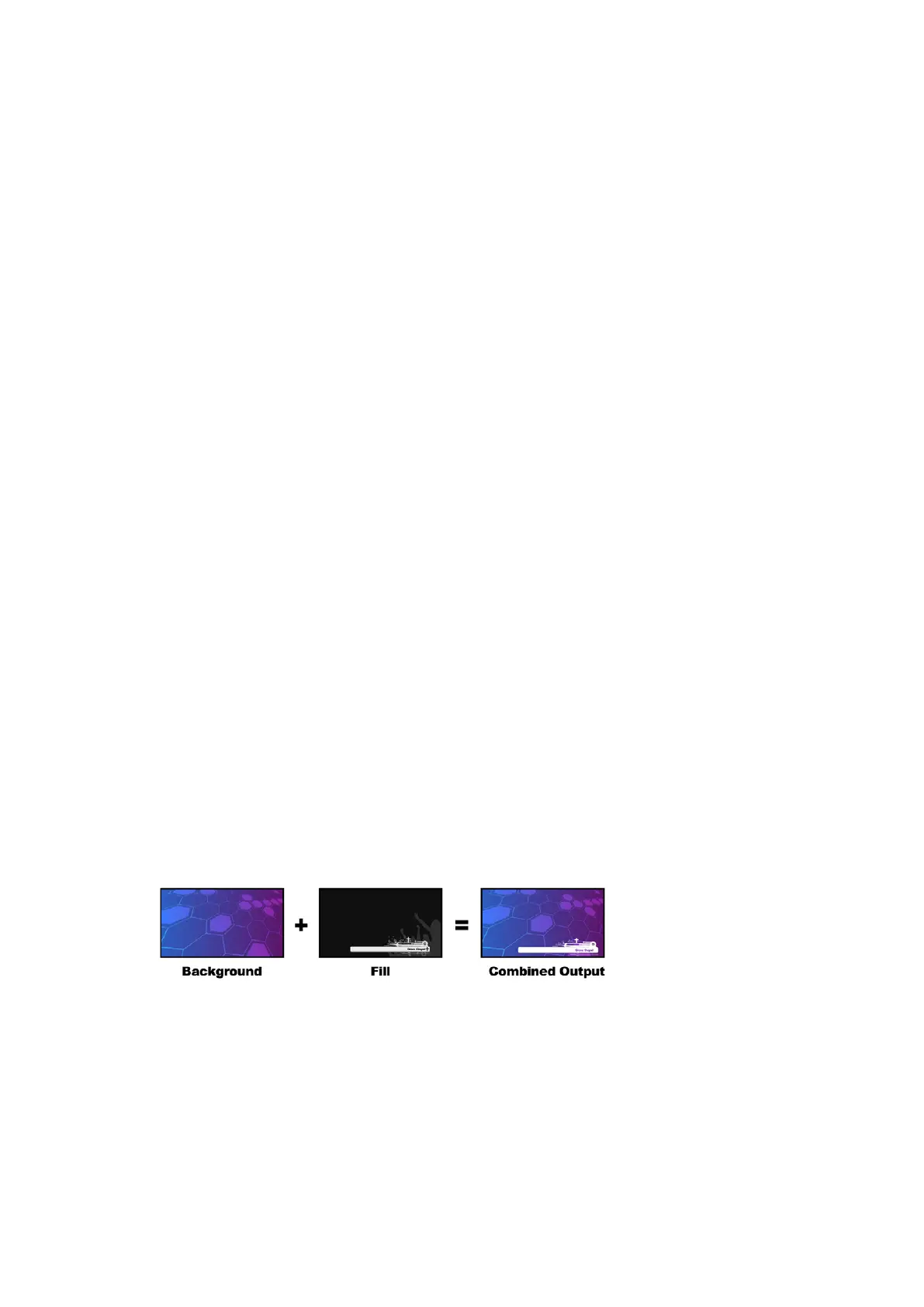

キーはフィルおよびキーに同一の信号を使用します 下のイメージは、バックグラウンド、ルマキー信号、
それらを結合した結果のイメージ画像です。
ルマキーを使 用した バックグラウンドとフィル/キーの 結 合
バックグラウンド
カメラソースなどのフルスクリーンイメージ。
294
ATEMMiniのキーイング
