位置
ワイプパターンの位置設定が必要な場合、外付けパネルのジョイスティック、あるいはソフ
トウェアコントロールパネルのトランジションパレットにある「位置
X」お よ び「 位 置 Y」ボ
ックスを使って各パターンの中心を動かせます。ジョイスティックで操作すると、ソフトウェ
アコントロールパネルの「位置 X」お よ び「 位 置 Y」の 数 値 も 同 時 に 変 更 さ れ ま す 。
標準
円 形 、ひし形 、四 角 形 などのパターンは 、標 準 に設 定されてい れ ば 、スクリーンの 中 心 から
外側に向かってトランジションします。
DVE
キーパラメーター
キーを有効化
DVEキーをオン/オフします。ボタンが光っている場合、DVEキーがオンになっ
ています。
プリマルチプライキー
プリマル チプライキー に
DVEキーを選択します。
クリップ
クリップレ ベ ル を調 整して、キ ーホール を抜く際 のしきい 値を設 定します。クリッ
プレベル を下げると、バックグラウンドがより多く表示されます。バックグラウン
ドビデオが完全に黒くなっている場合、クリップレベルが下がり過ぎています。
ゲイン
ゲインを調整してオン/オフの角度を電子的に修正し、キーのエッジを滑らかにし
ます。エッジを希望通りのソフトネスにしてもバックグラウンドのルミナンス（ブ
ラ イ ト ネ ス ）が 影 響 を 受 け な い よ う 、ゲ イ ン 値 を 調 整 し て く だ さ い 。
キーを反転
「プリマルチプライキー」が選 択されていない時、キー信号を反転します。
DVEリソースの 共 有
ATEMは、1チャンネル の DVEに対 応しており、DVEトラン ジ シ ョン あ る い は アップ ストリー ム キ ー ヤ ー に 使
用で きます。DVEトランジションを選択する際、システム内でDVEが他の用途に使用されているとDVEト
ランジションは 選 択 で きず、DVEが 使 用 で きな い というメッセ ー ジ が 表 示 さ れ ま す。DVEトランジ ションを
実行するには、現在使用されている
DVE
をトランジションで使用できる状態にしなければなりません。プ
ログラムおよびプレビュー出力のアップストリームキーに
DVE
が使用されていないことを確認し、フライキ
ーをオンにしないでください。DVEをアップストリームキーヤーから外すには、キータイプをDVE以外に
変 更 す る か 、フ ラ イ キ ー を オ フ に し ま す 。こ れ で DVEトランジ ションに DVEを 使 用 で きるようになります。
ロゴ を 使ったワイプトランジションは 、DVEを使ったポピュラーなトランジションです。バックグラウンド
のトランジションの上で、グラフィックが画面上を動きます。例えば、ロゴワイプはグラフィックを水平に
ワイプして、ワイプ ボー ダー を 置 き換 えま す。ロゴ ミックスは 、ミックストラン ジ ションの上を、グラフィッ
クがスピンします。ロゴトランジションはテレビ局のロゴをワイプしたり、フットボールを回転させて新
しいバックグラウンドに切り替えたりするのに最適です。ロゴトランジションは、トランジション・ブロッ
クに 内 蔵 され た専 用の キ ーヤー を 使 用するので、すべてのアップ ストリームキ ーヤーおよび ダウンストリ
ームキーヤーは、出力合成用に使用できます。
ロゴトランジションは以下の手順で実行します。

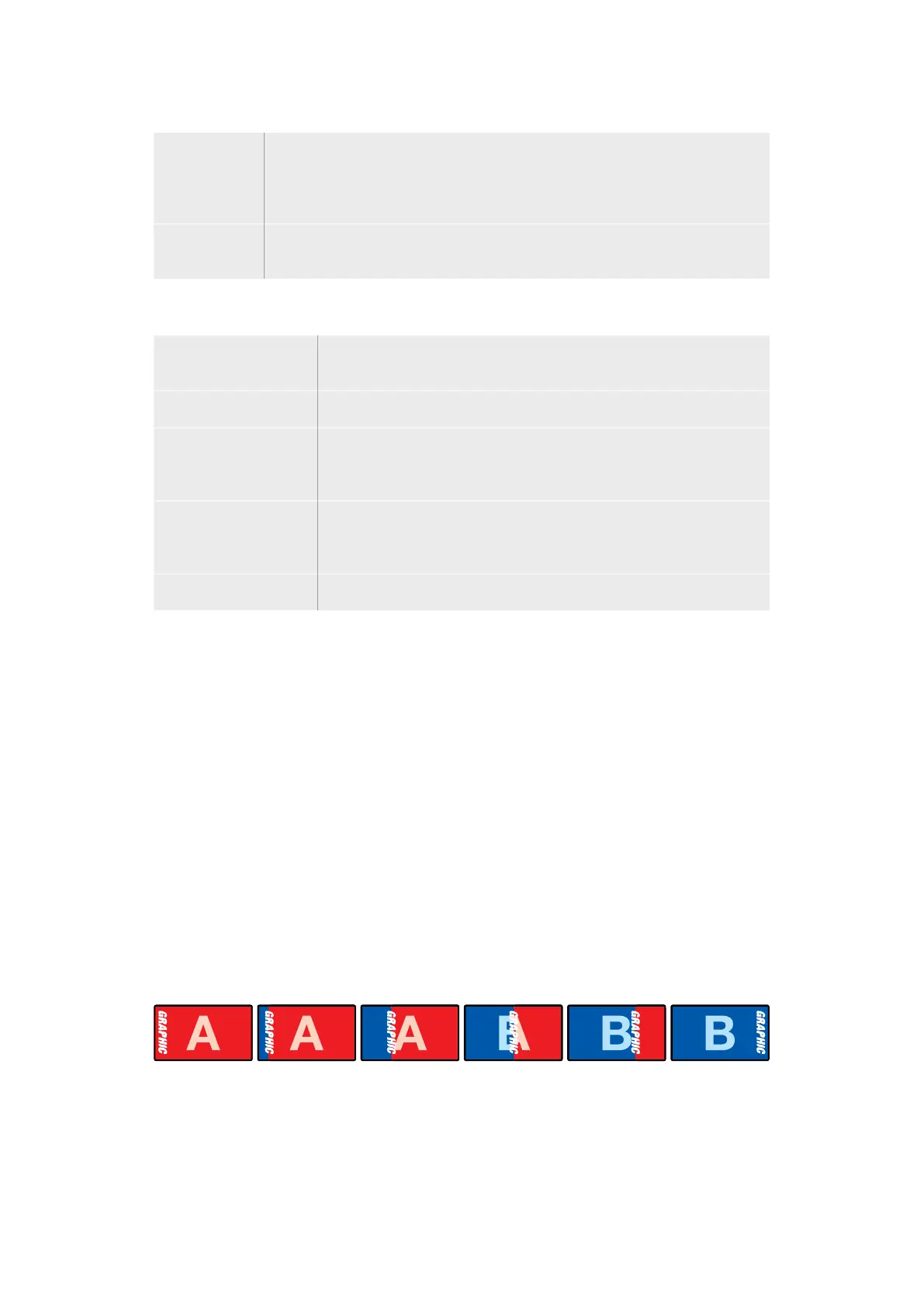

グラフィックワイプトランジションのプログラム出力の一例
341
ATEM1M/EAdvancedPanelの使用
