Uso e manutenzione
Use and maintenance operations
sezione / section
D 5
49 SuperSport 800 - M.Y. 2006 - edizione/edition 00

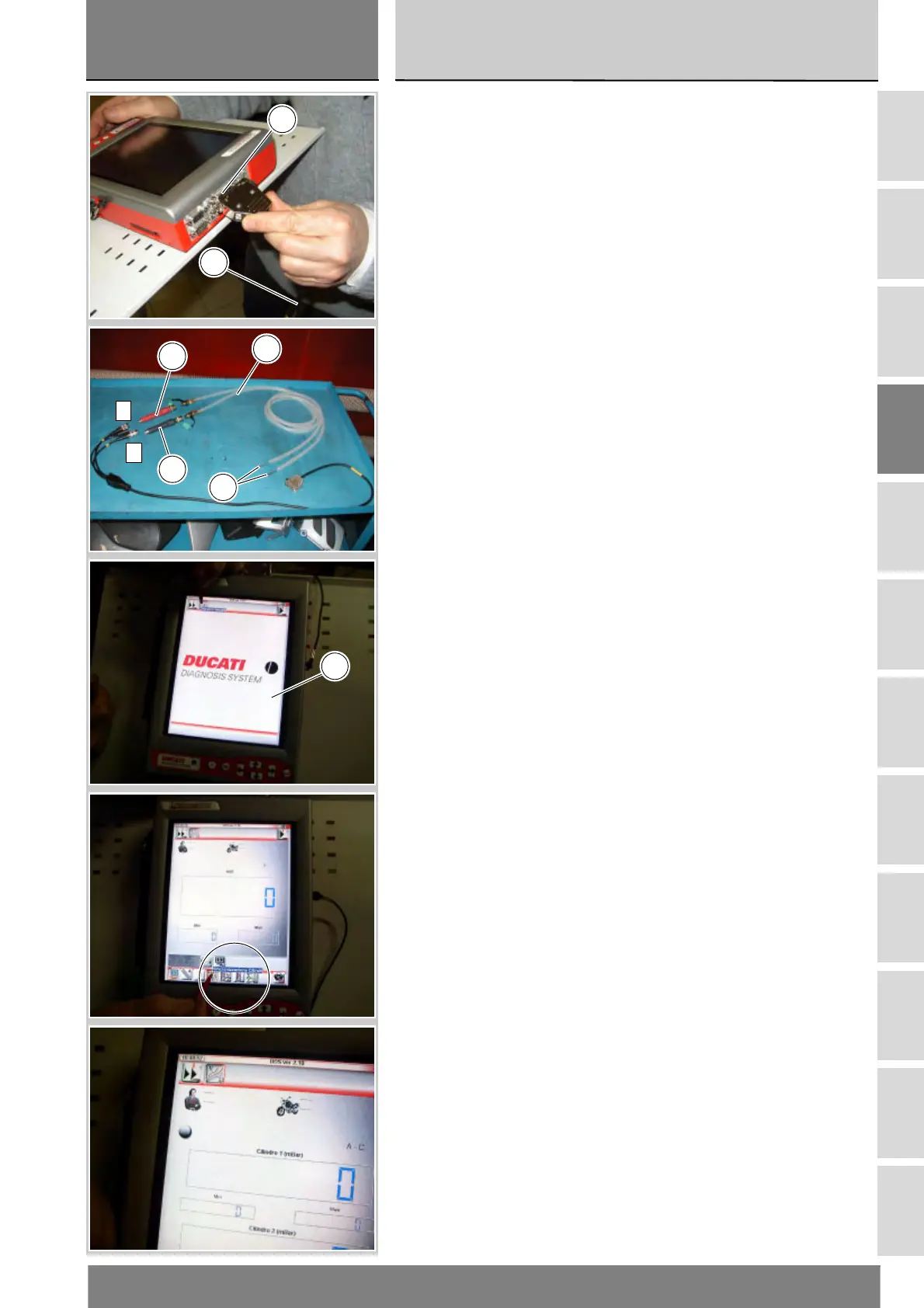

Balancing the air flows
Connect the Measurement Module
(3) to Measurement Module
connector (D) of the DDS.
Connect sensor (4) and sensor (5) to
connectors (A) and (C) of cable (3), no
matter the combination.
Connect vacuum/pressure hoses (6)
to sensor (4) and sensor (5) and
connect fittings (7) to these hoses.
Switch on DDS (1), refer to
"Instrument power supply".
Enter "Measurement module"
function.
Press "Cylinder synchronisation" icon.
The page shows you which socket of
the cable (Measurement Module) (3)
is to be used with a capital A, B or C.
Bilanciamento delle portate
d’aria
Collegare il cavo Modulo Misure (3) al
connettore Modulo Misure (D) del
DDS.
Collegare, indifferentemente, ai
connettori (A) e (C) del cavo (3) il
sensore (4) e il sensore (5).
Collegare al sensore (4) e al sensore
(5) i tubi depressione/pressione (6) e a
questi i raccordi (7).
Accendere lo strumento DDS (1)
facendo riferimento al paragrafo
"Alimentazione dello strumento".
Entrare nella funzione "Modulo
misure".
Premere l'icona "Sincronizzazione
cilindri".
Nella schermata viene indicata con
una lettera maiuscola quali prese
utilizzare del cavo (Modulo Misure)
(3): A, B oppure C.
