Ducati SS 800 - 1 - THROTTLE CONTROL - CHOKE

Comandi - Dispositivi
Controls - Devices
sezione / section
F 1
3
A
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
1 - COMANDO ACCELERATORE - STARTER
1 Coppia manopole
2 Cavo comando starter
3Vite
4Vite
5 Comando acceleratore
6 Cavo comando acceleratore
7Molla
8 Registro comando acceleratore sul
manubrio
9 Tappo
10 Registro comando acceleratore sul corpo
farfallato
11 Registro comando starter su corpo
farfallato
12 Registro comando starter sul manubrio
13 Coperchio
14 Commutatore sinistro con leva starter
91
5
1
9
13
4
3
12
14
2
11
10 7
6 8

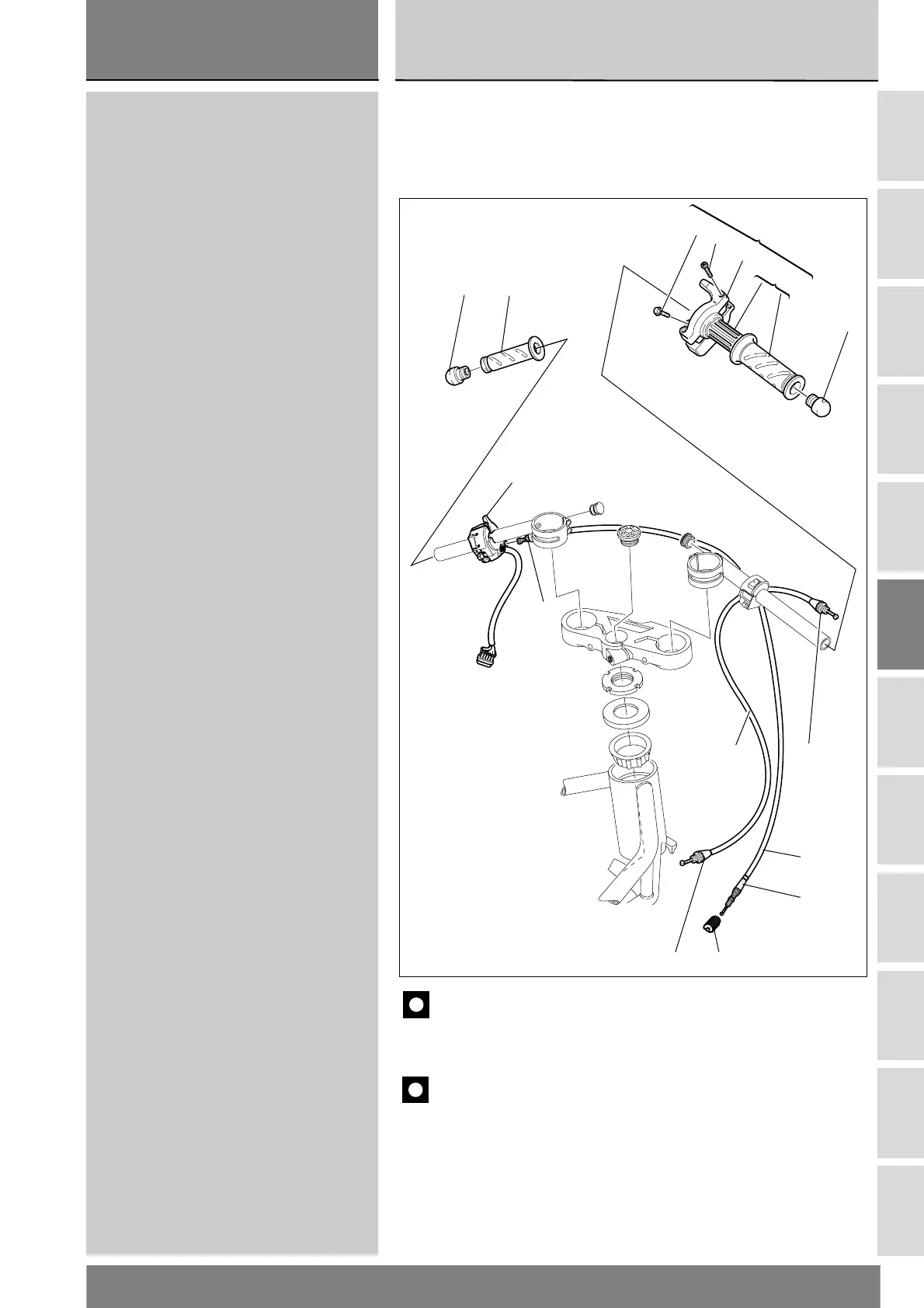

1 - THROTTLE CONTROL – CHOKE
1 Twistgrips
2 Choke cable
3Screw
4Screw
5 Throttle control
6 Throttle cable
7Spring
8 Throttle control adjuster on handlebar
9Plug
10 Throttle control adjuster on throttle body
11 Choke control adjuster on throttle body
12 Choke control adjuster on handlebar
13 Cover
14 Left-hand switch with choke control
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
F
