Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 7
27 SuperSport 800 - M.Y. 2006 - edizione/edition 00

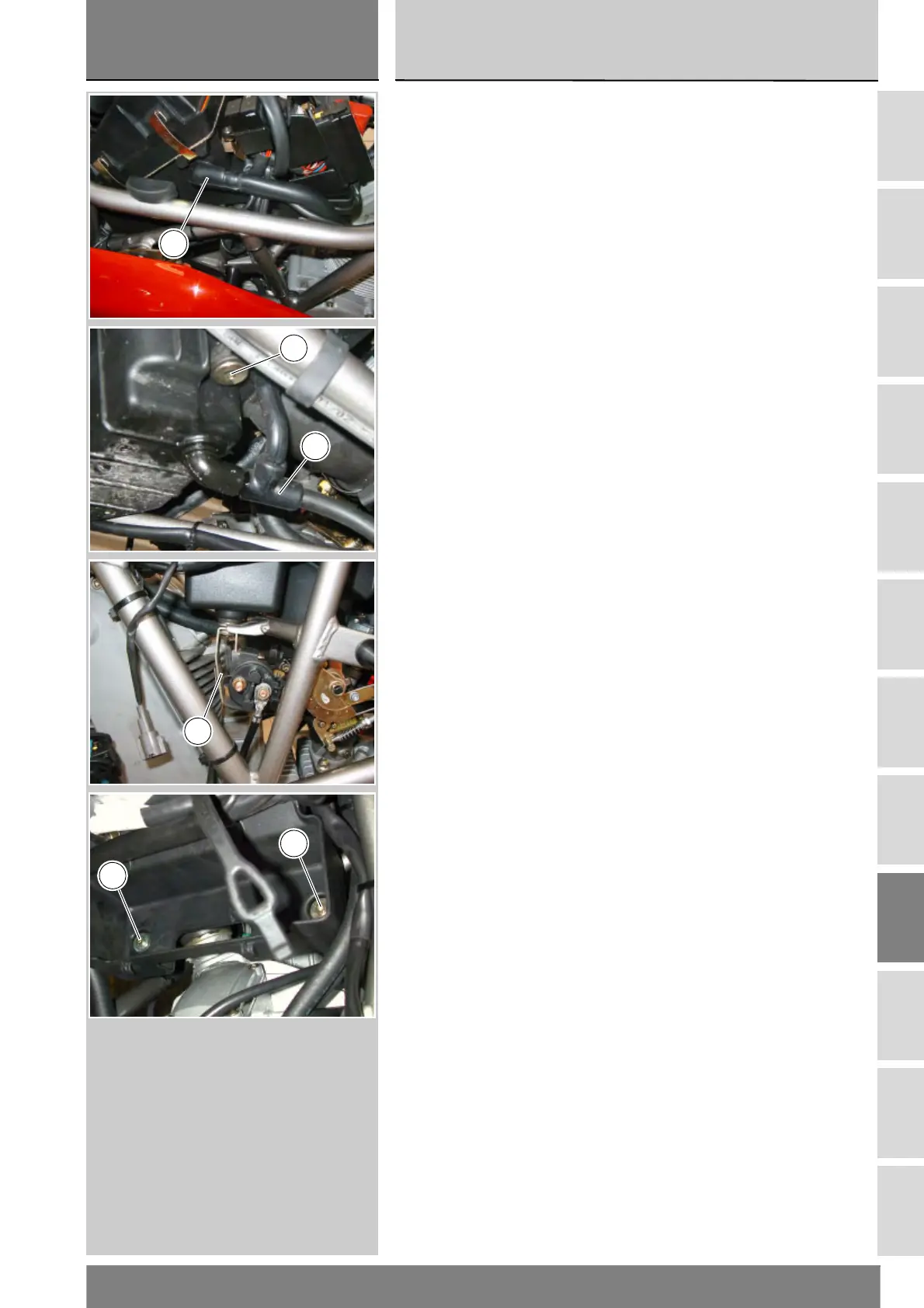

Rimontaggio scatola
filtro aria
Riposizionare la scatola filtro sul corpo
farfallato, completa di tubo di scarico
(18).
Se sono stati rimossi i ganci (9),
inserire le spine (14) e rimontare i
ganci (9) del coperchio (7).
Collegare il raccordo terminale del
tubo sfiato (17) vapori olio.
Posizionare il tubo di scarico (16),
facendo riferimento alle tavole
seguenti.
Posizionare i gommini (12) e i
distanziali (13) e serrare le viti (15) di
fissaggio anteriore della scatola alla
coppia prescritta (Sez. C 3).
Posizionare il supporto (S) teleruttore,
il gommino (12) e il distanziale (13) e
serrare la vite (15) di fissaggio
posteriore della scatola.
Posizionare la rosetta (11), il gommino
(12) e il distanziale (13) e serrare la
vite (10) alla coppia prescritta (Sez. C
3).
Refitting the airbox
Reposition the filter box on the
throttle body, together with exhaust
pipe (18).
If hooks (9) have been removed,
insert pins (14) and refit hooks (9) on
cover (7).
Connect the terminal coupling of oil
breather hose (17).
Position the exhaust pipe (16), refer
to the following diagrams.
Position rubber elements (12) and
spacers (13) and tighten the box front
screws (15) to the specified torque
(Sect. C 3).
Position solenoid starter support (S),
rubber block (12) and spacer (13) and
tighten box rear screw (15).
Position washer (11), rubber block
(12) and spacer (13) and tighten the
screw (10) to the specified torque
(Sect. C 3).
17
15
16
S
10
15
