Ducati SS 800 - 3 - TAIL GUARD

Vestizione
Fairing
sezione / section
E 3
11 SuperSport 800 - M.Y. 2006 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P

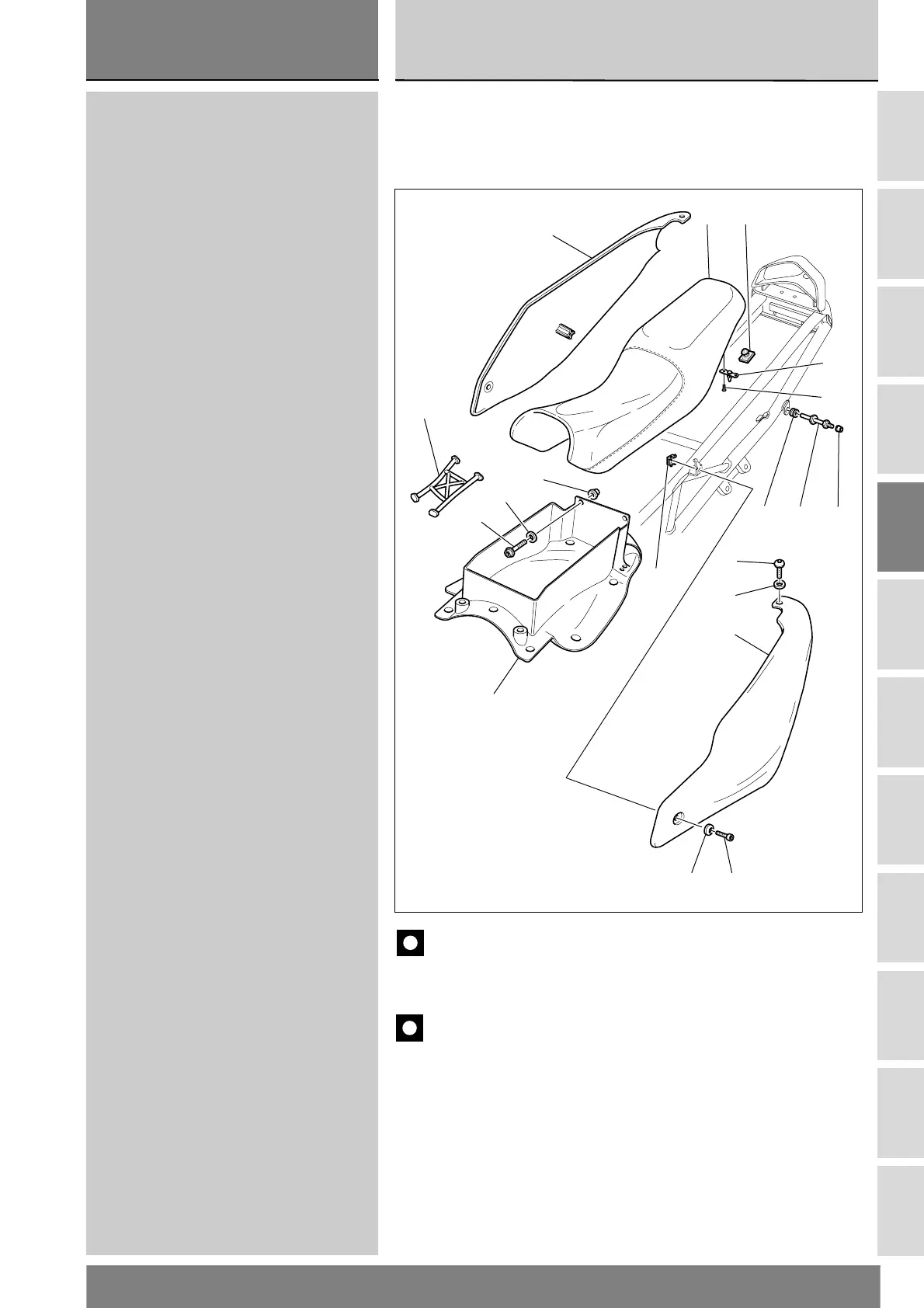

3 - CODONE POSTERIORE
1 Pannello
2 Elastico
3Vite
4Vite
5 Rosetta
6 Fianchetto destro
7 Fianchetto sinistro
8Sella
9 Tampone in gomma
10 Gommino
11 Piolo
12 Inserto filettato
13 Vite
14 Scodellino
15 Dado
16 Distanziale
17 Rosetta
18 Vite
19 Supporto
9
6
5
8
4
19
3
10 11 12
14 13
15
16
17
18
2
1
7
Vedi
Sez. H 7
See Sect. H7
3 - TAIL GUARD
1 Panel
2 Rubber band
3 Screw
4 Screw
5 Washer
6 Right side body panel
7 Left side body panel
8Seat
9 Rubber pad
10 Rubber block
11 Peg
12 Threaded insert
13 Screw
14 Cap
15 Nut
16 Spacer
17 Washer
18 Screw
19 Support
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
E
