Ducati SS 800 - 2 - FRONT FORK

Ruote - Sospensioni - Freni
Wheels - Suspension - Brakes
sezione / section
G 2
8
AA
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
2 - FORCELLA ANTERIORE
1Vite
2Vite
3 Testa di sterzo
4 Base di sterzo
5 Assieme gamba sinistro
6 Assieme gamba destro
7 Tappo
8 Rosetta
9Molla
10 Tubo
11 Fodero esterno
12 Asta
13 Vite di regolazione
14 Rondella speciale
15 Boccola
16 Raschiapolvere
17 Anello di fermo
18 Tubo portante
19 Boccola
20 Scodellino
21 Anello di tenuta
22 Anello OR
23 Vite
24 Semimanubrio sinistro
25 Semimanubrio destro

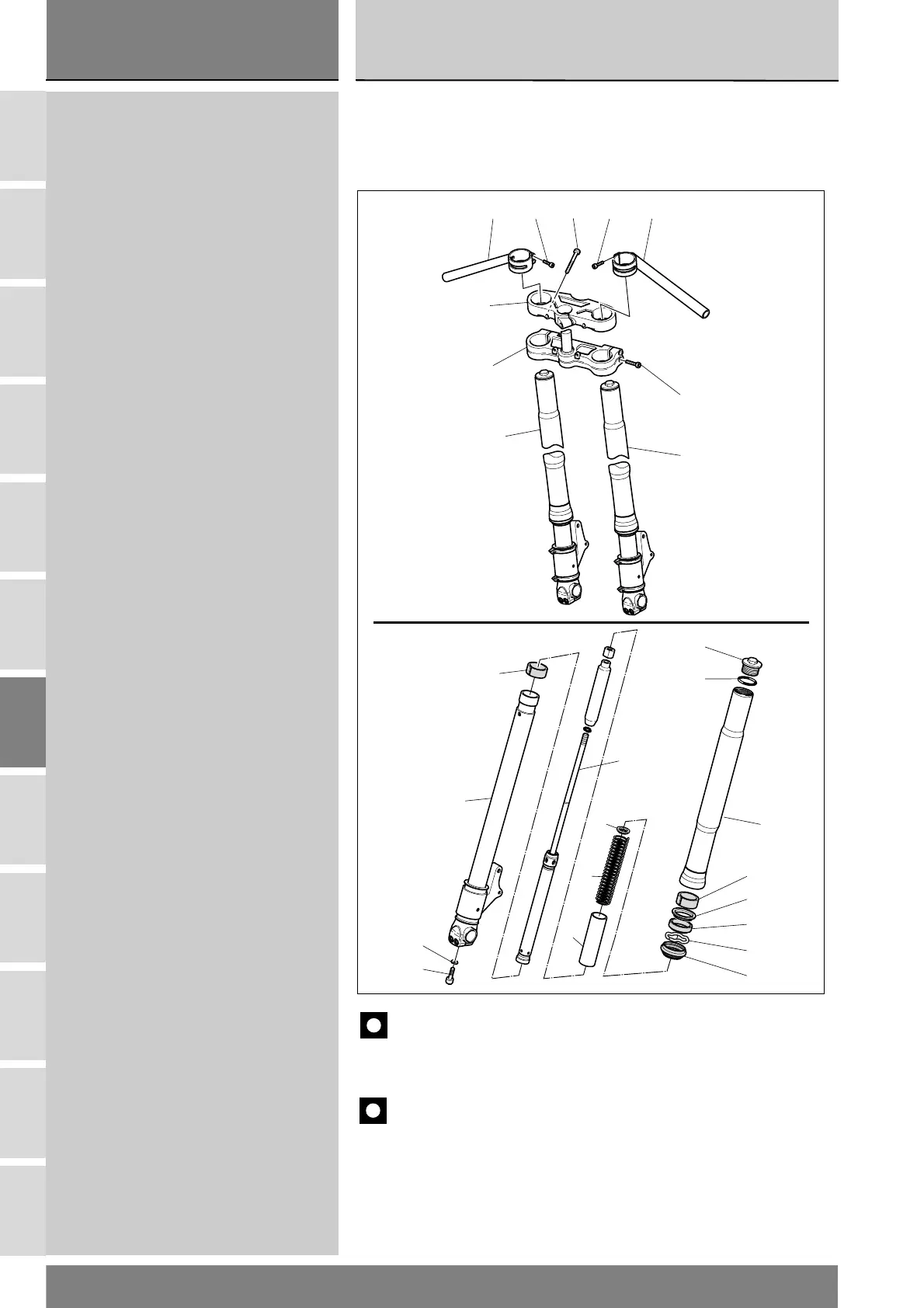

2 - FRONT FORK
1Screw
2Screw
3 Steering head
4 Bottom yoke
5 Left fork leg assembly
6 Right fork leg assembly
7Plug
8 Washer
9Spring
10 Hose
11 Outer sleeve
12 Rod
13 Adjusting screw
14 Special washer
15 Bush
16 Dust seal
17 Circlip
18 Stanchion tube
19 Bush
20 Cap
21 Seal
22 O-ring
23 Screw
24 Left handlebar
25 Right handlebar
2
5
3
23 1 23
4
6
13
14
18
15
12
8
9
10
16
17
21
20
19
11
22
7
24 25
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
G
