Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 4
18 SuperSport 800 - M.Y. 2006 - edizione/edition 00
Sostituzione filtro
carburante
Smontaggio filtro carburante
Operando all’interno del serbatoio,
allentare la fascetta (1) sul tubo (2) di
collegamento mandata al filtro
benzina.
Attenzione
L’impianto potrebbe essere in
pressione.
Sfilare il filtro (3) dall’apposita staffa di
supporto.
Svitare le due fascette (1) di ritegno
filtro.
Rimontaggio filtro carburante
Per il rimontaggio filtro procedere in
modo inverso allo smontaggio.
Importante
Quando si installa il filtro nuovo
disporlo con la freccia (F) stampigliata
sul contenitore esterno, con direzione
opposta alla pompa.
Orientare la fascetta (1) con la vite
rivolta verso l’apertura del tappo e
serrarle alla coppia prescritta (Sez. C
3).
Operazioni Rif. Sez.
Smontare il gruppo
tappo carburante
L 2
Operazioni Rif. Sez.
Rimontare il gruppo
tappo carburante
L 2

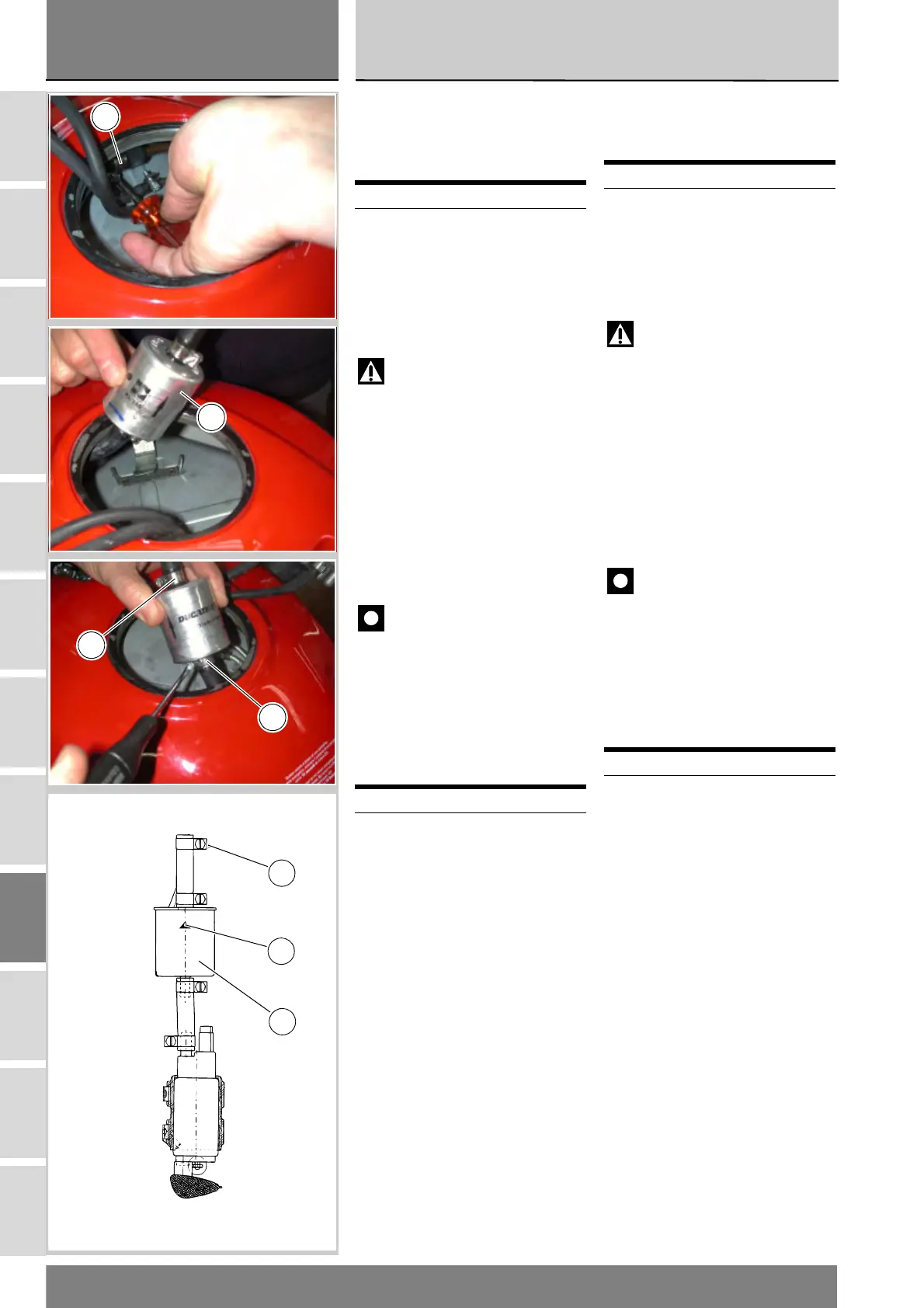

Changing the fuel filter
Removing the fuel filter
Working from inside the tank, loosen
the clamp (1) on fuel filter delivery
connection hose (2).
Warning
The circuit might be under
pressure.
Remove the filter (3) from the
bracket.
Unscrew the two filter retaining
clamps (1).
Refitting the fuel filter
Installation is a reversal of the
removal procedure.
Caution
When fitting a new filter,
position it with the arrow (F) stamped
on the outer casing facing away from
the pump.
Position the clip (1) with the screw
facing the filler plug opening and
tighten to the specified torque (Sect.
C 3).
Operations See Sect.
Remove the filler plug
unit
L 2
Operations See Sect.
Refit the filler plug unit L 2
1
3
1
1
1
F
3
