Ruote - Sospensioni - Freni
Wheels - Suspension - Brakes
sezione / section
G 7
35 SuperSport 800 - M.Y. 2006 - edizione/edition 00
Sistema sospensione
posteriore
A forcellone oscillante in acciaio nel
con ammortizzatore regolabile in
estensione, in compressione e nel
precarico della molla. Il forcellone
ruota intorno al perno fulcro passante
per il motore. Questo sistema
conferisce al mezzo eccezionali doti di
stabilità.
Per quanto riguarda le regolazioni
dell’ammortizzatore posteriore fare
riferimento alla Sez. D 4.
Smontaggio
ammortizzatore
posteriore
Svitare la vite (1) di fissaggio
ammortizzatore (5) al telaio
recuperando le rosetta (3), la rosetta
elastica (2) e le guarnizioni (6).
Svitare il dado (4) e la vite (1) di
fissaggio ammortizzatore (5) al
forcellone posteriore, recuperando la
rosetta (3) e la rosetta elastica (2).
Operazioni Rif. Sez.
Rimuovere la sella E 3
Rear suspension
Steel swinging arm with shock
absorber featuring adjustable
rebound and compression damping
and spring preload setting. The
swinging arm pivots on a shaft
passing through the engine. This
systems ensures excellent stability.
Please refer to Sect. D 4 for rear
shock absorber adjustment.

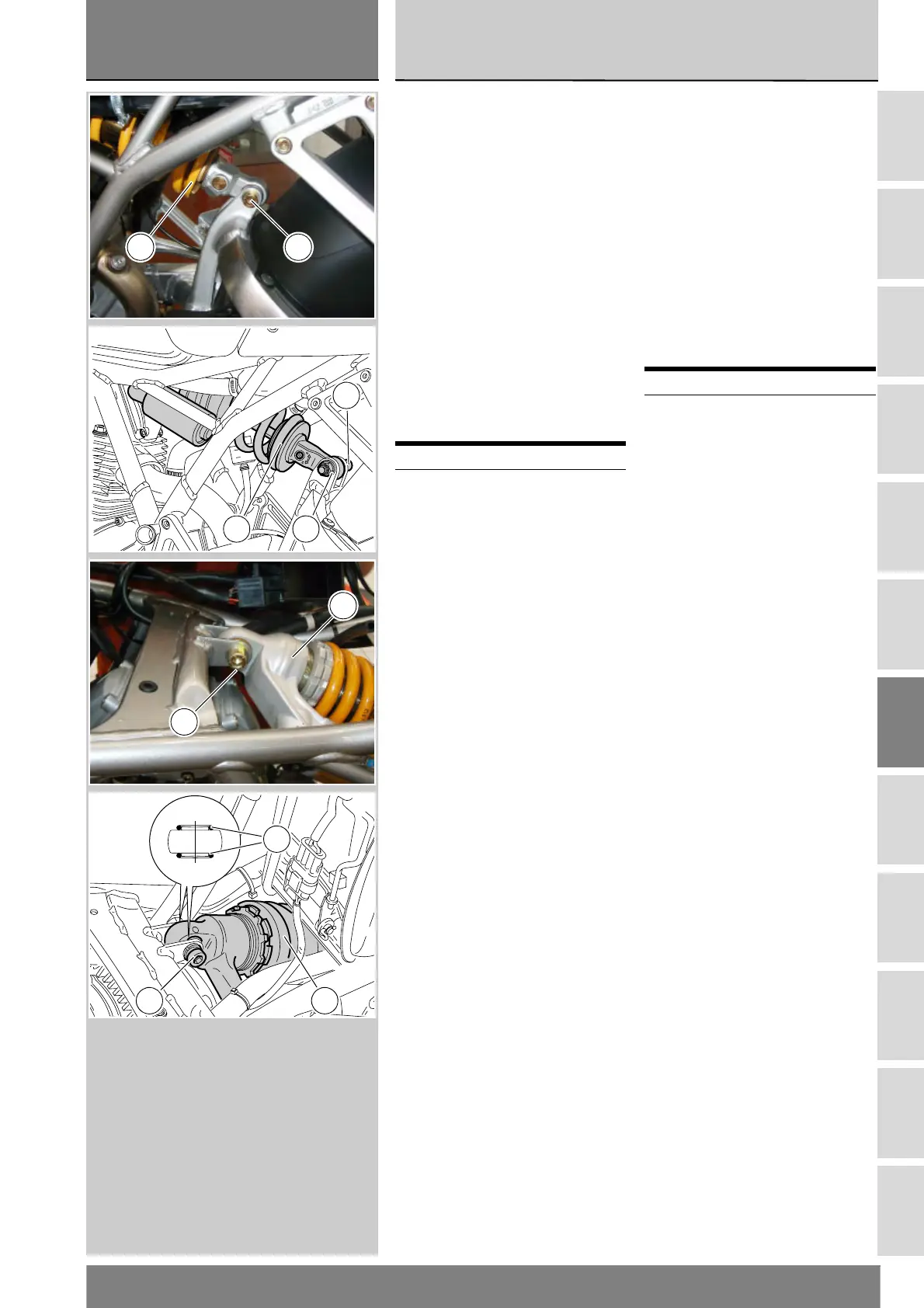

Removing the rear shock
absorber
Loosen screw (1) securing shock
absorber (5) to the frame, collect the
washer (3), the spring washer (2) and
gaskets (6).
Loosen nut (4) and screw (1) securing
shock absorber (5) to the swinging
arm, collect the washer (3) and the
spring washer (2).
Operations See Sect.
Remove the seat E 3
15
1
45
5
1
6
1 5
