Ducati SS 800 - 6 - REAR BRAKE

Ruote - Sospensioni - Freni
Wheels - Suspension - Brakes
sezione / section
G 6
30
AA
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
6 - FRENO IDRAULICO POSTERIORE
1 Vite speciale
2 Guarnizione sp. 1
3 Pinza freno posteriore
4 Piastra portapinza
5Vite
6 Distanziale
7Vite
8 Ricambio perno e molletta
9 Parapolvere
10 Ricambio spurgo
11 Coppia pastiglie
12 Graffetta
13 Sensore velocità
14 Vite
8
8
11
10
9
12
7
14
13
4
8
5
3
1 2

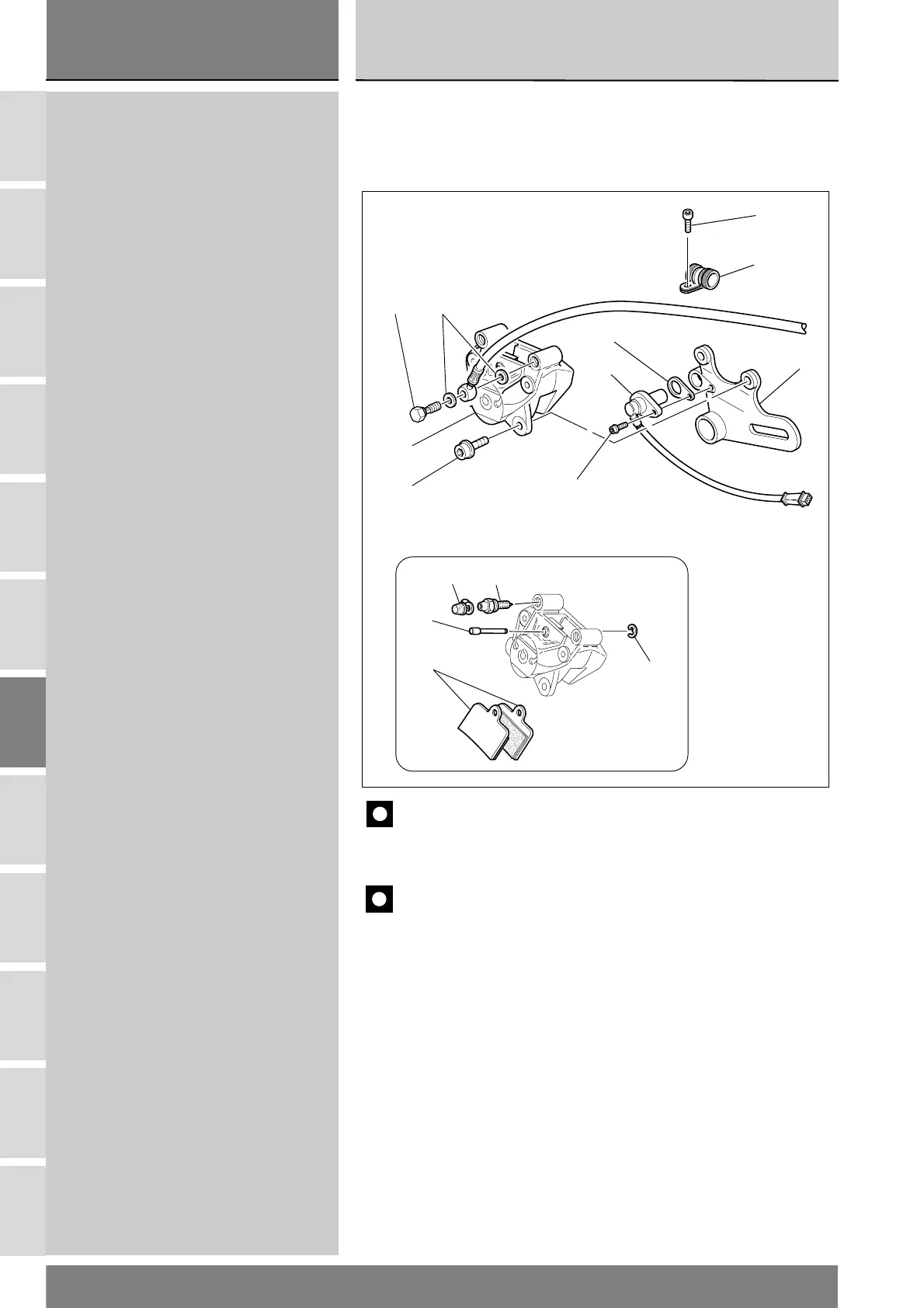

6 - REAR BRAKE
1 Special screw
2 Seal, thk. 1
3 Rear brake caliper
4 Caliper mounting plate
5Screw
6 Spacer
7Screw
8 Spare pin and clip
9 Dust cap
10 Spare bleed valve
11 Pair of brake pads
12 Hose retainer
13 Speed sensor
14 Screw
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
G
