Motore
Engine
sezione / section
N 4.2
38 SuperSport 800 - M.Y. 2006 - edizione/edition 00
Rimontaggio coperchi
laterali distribuzione
Posizionare il coperchio cinghia
distribuzione orizzontale (2) sul
motore.
Impuntare le viti (5) e le viti (3) sul
coperchio e serrarle alla coppia
prescritta (Sez. C 3).
Posizionare il coperchio cinghia
distribuzione verticale (1) sul motore.
Impuntare le viti (3) e le viti (4).
Operazioni Rif. Sez.
Riposizionare il
serbatoio
L 2
Rimontare le carene E 2

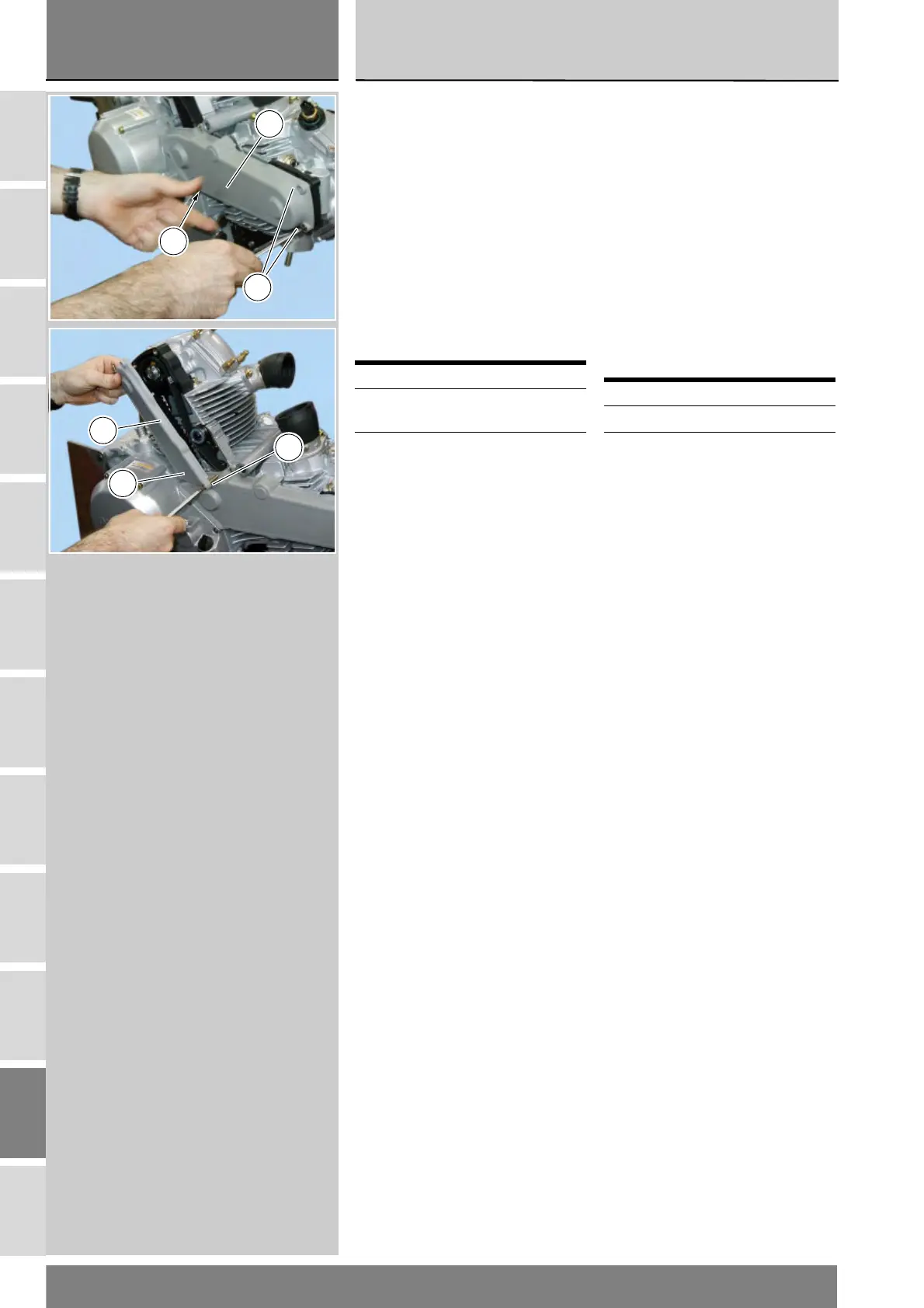

Refitting the timing side
covers
Position the cover of the horizontal
timing belt (2) to the engine.
Start the screws (5) and the screws
(3) in their holes in the cover and
tighten to the specified torque (Sect.
C 3).
Position the vertical timing belt guard
(1) onto the engine.
Start the screws (3) and the screws
(4) in their holes.
Operations See Sect.
Refit the tank L 2
Fit the fairings E 2
2
3
5
4
4
1
