Ducati SS 800 - Reassembling the clutch

A
B
C
D
E
F
G
H
L
M
N
P
Motore
Engine
sezione / section
N 6.1
84 SuperSport 800 - M.Y. 2006 - edizione/edition 00

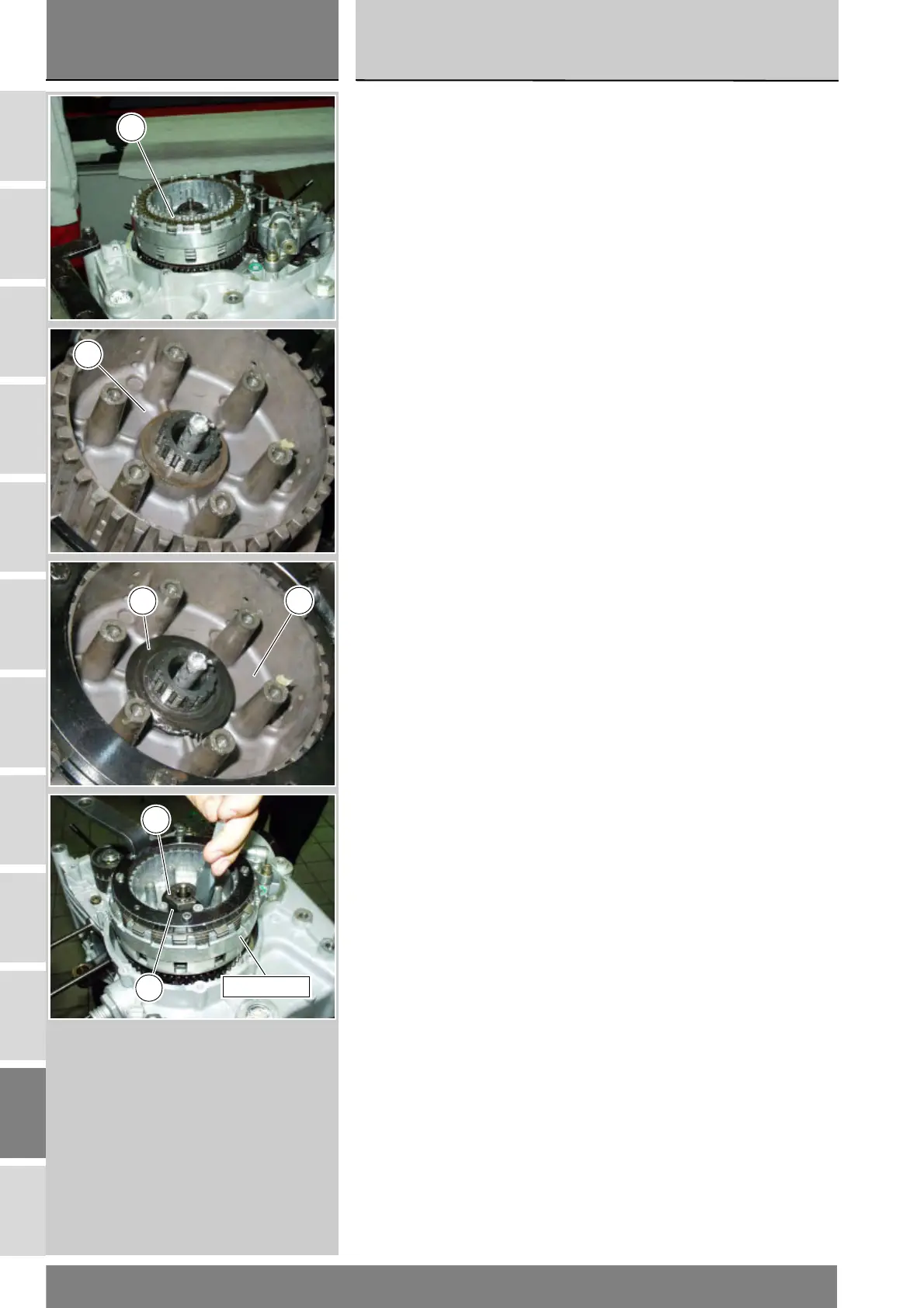

Rimontaggio frizione
Posizionare il distanziale (11)
sull’albero primario.
Posizionare il tamburo frizione (10).
Posizionare la rosetta di sicurezza (9).
Bloccare il tamburo frizione
utilizzando l’attrezzo cod.
88713.0146.
Lubrificare con olio motore la
filettatura e bloccare il dado (8) alla
coppia prescritta (Sez. C.3).
Ribattere la rondella di sicurezza (9).
Reassembling the clutch
Fit the spacer (11) to the primary
shaft.
Position the clutch drum (10).
Position the safety washer (9).
Lock clutch drum rotation with tool
part no. 88713.0146.
Lubricate the thread with engine oil
and tighten the nut (8) to the specified
torque (Sect. C.3).
Bend the safety washer (9).
11
10
10
9
88713.0146
9
8
