Motore
Engine
sezione / section
N 6.3
92 SuperSport 800 - M.Y. 2006 - edizione/edition 00

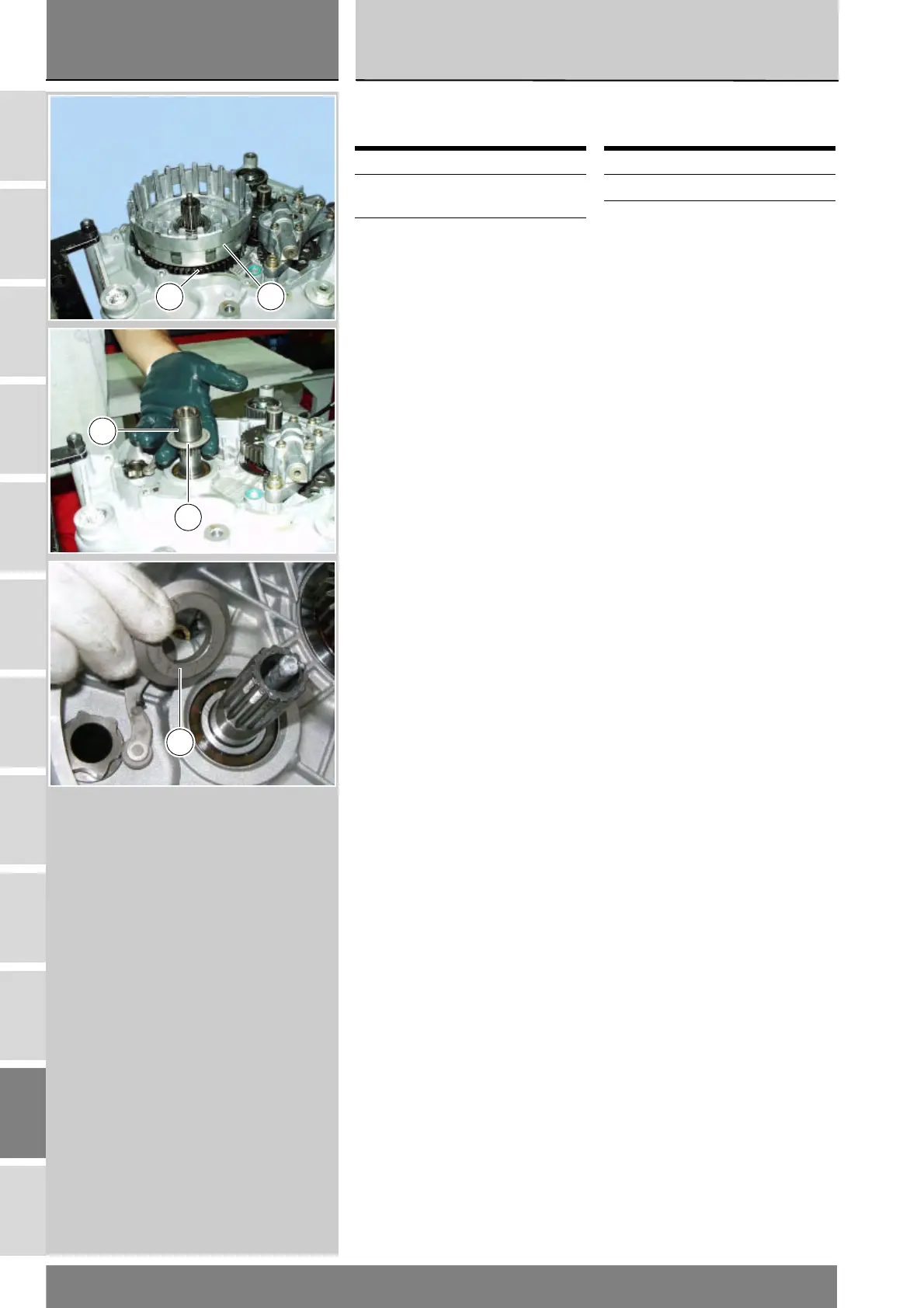

Smontaggio coppia
primaria
Sfilare la campana frizione (1)
completa di cuscinetto a rullini (3),
anello interno (2) e ingranaggio
condotto della coppia primaria (A).
Sfilare il distanziale interno (4).
Operazioni Rif. Sez.
Rimuovere il gruppo
frizione
N 6.1
Rimuovere la pompa
olio
N 2.1
Disassembling the
primary drive gears
Remove the clutch housing (1)
together with needle roller bearing
(3), inner ring (2) and driven gear of
primary transmission (A).
Remove the inner spacer (4).
Operations See Sect.
Remove the clutch N 6.1
Remove the oil pump N 2.1
A
1
4
2
4
