Ducati SS 800 - 7.2 - GEARBOX ASSEMBLY: GEARBOX SHAFTS

Motore
Engine
sezione / section
N 7.2
103
A
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
7.2 - GRUPPO CAMBIO: ALBERI CAMBIO
1 Rosetta rasamento sp. 1
2 Albero primario cambio
3 Rosetta rasamento sp. 0,5
4 Gabbia a rullini
5 Ingranaggio conduttore 5° vel.
6 Rosetta scanalata sp. 0,5
7 Anello elastico
8 Ingranaggio. conduttore 3°/ 4° vel.
9 Ingranaggio conduttore 6° vel.
10 Ingranaggio conduttore 2° vel.
11 Rosetta rasamento sp. 1,8
12 Rosetta scanalata sp. 0,5
13 Astuccio a rullini
14 Anello di tenuta
15 Rosetta rasamento
16 Tamburo cambio completo
17 Gabbia a rullini
18 Ingranaggio condotto 1° vel.
19 Rosetta rasamento sp. 1
20 Ingranaggio condotto 5° vel.
21 Ingranaggio condotto 4° vel.
22 Ingranaggio condotto 3° vel.
23 ingranaggio condotto 6° vel.
24 Ingranaggio condotto 2° vel.
25 Albero secondario cambio
26 Rosetta rasamento
27 Rosetta rasamento sp. 1
28 Forcella innesto. marce 1°, 4°- 2°, 3° vel.
29 Forcella innesto 5°, 6° vel.
1
8
7
6
9
4
6
7
10
11
14
2
13
28
29
30
32
27
33
16
32
34
3
4
5
6
7
31
15
26
25
3
4
24
6
7
Albero primario / Primary shaft
Albero secondario / Secondary shaft
17
18
19
20
21
4
4
4
7
23
12
22
7
6
7.2 - GEARBOX ASSEMBLY: GEARBOX SHAFTS
1Shim thk. 1
2 Gearbox primary shaft
3 Shim thk. 0.5
4 Roller cage
5 Driving gear - 5th speed
6 Safety washer thk. 0.5
7 Snap ring
8 Driving gear - 3rd/4th speed
9 Driving gear - 6th speed
10 Driving gear - 2nd speed
11 Shim thk. 1.8
12 Safety washer thk. 0.5
13 Roller bearing
14 Seal ring
15 Shim
16 Complete gearchange drum
17 Roller cage
18 Driven gear - 1st speed
19 Shim thk. 1
20 Driven gear - 5th speed
21 Driven gear - 4th speed
22 Driven gear - 3rd speed
23 Driven gear - 6th speed
24 Driven gear - 2nd speed
25 Gearbox secondary shaft
26 Shim
27 Shim thk. 1
28 Gear selector fork - 1st, 4th - 2nd, 3rd
speed
29 Gear selector fork - 5th, 6th speed
Caution

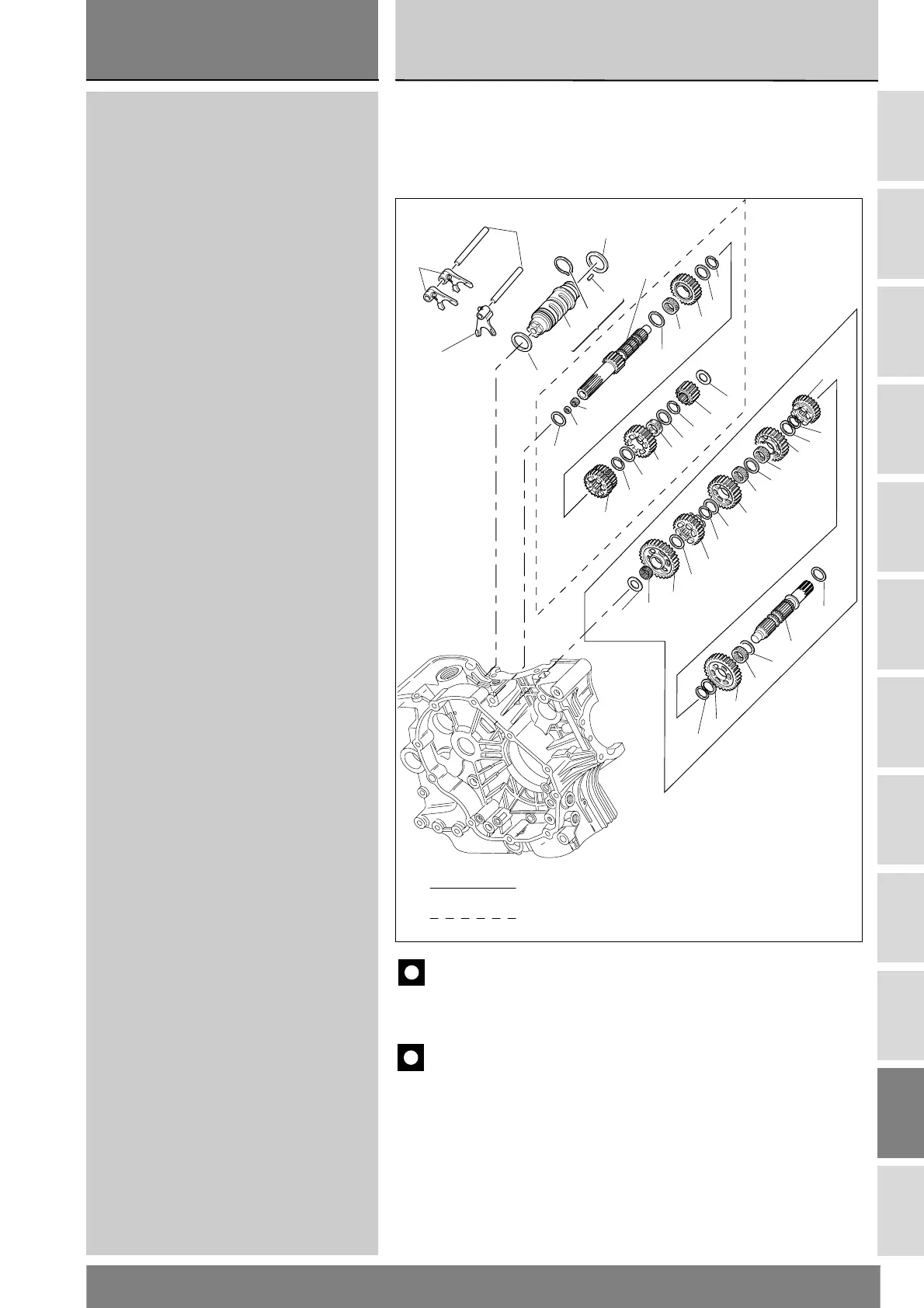

Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
