Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 7
25 SuperSport 800 - M.Y. 2006 - edizione/edition 00
Smontaggio scatola filtro
aria
Sollevare i ganci (9) e rimuovere il
coperchio (7) e l’elemento filtrante (6).
Svitare la vite (10) recuperando la
rosetta (11), il gommino (12) e il
distanziale (13).
Allentare le fascette (A) sui manicotti
(B) di collegamento scatola filtro e
corpo farfallato.
Svitare la vite (15) di fissaggio scatola
posteriore facendo attenzione al
supporto (S) teleruttore. Recuperare il
gommino (12) e il distanziale (13).
Operazioni Rif. Sez.
Rimuovere il serbatoio L 2
Rimuovere i relè
iniezione, la centralina
e il relativo supporto
M 3
Rimuovere la scatola
fusibile e il relativo
supporto
P 6
Rimuovere la batteria e
il tampone batteria
P 2
Rimuovere le carene E 2

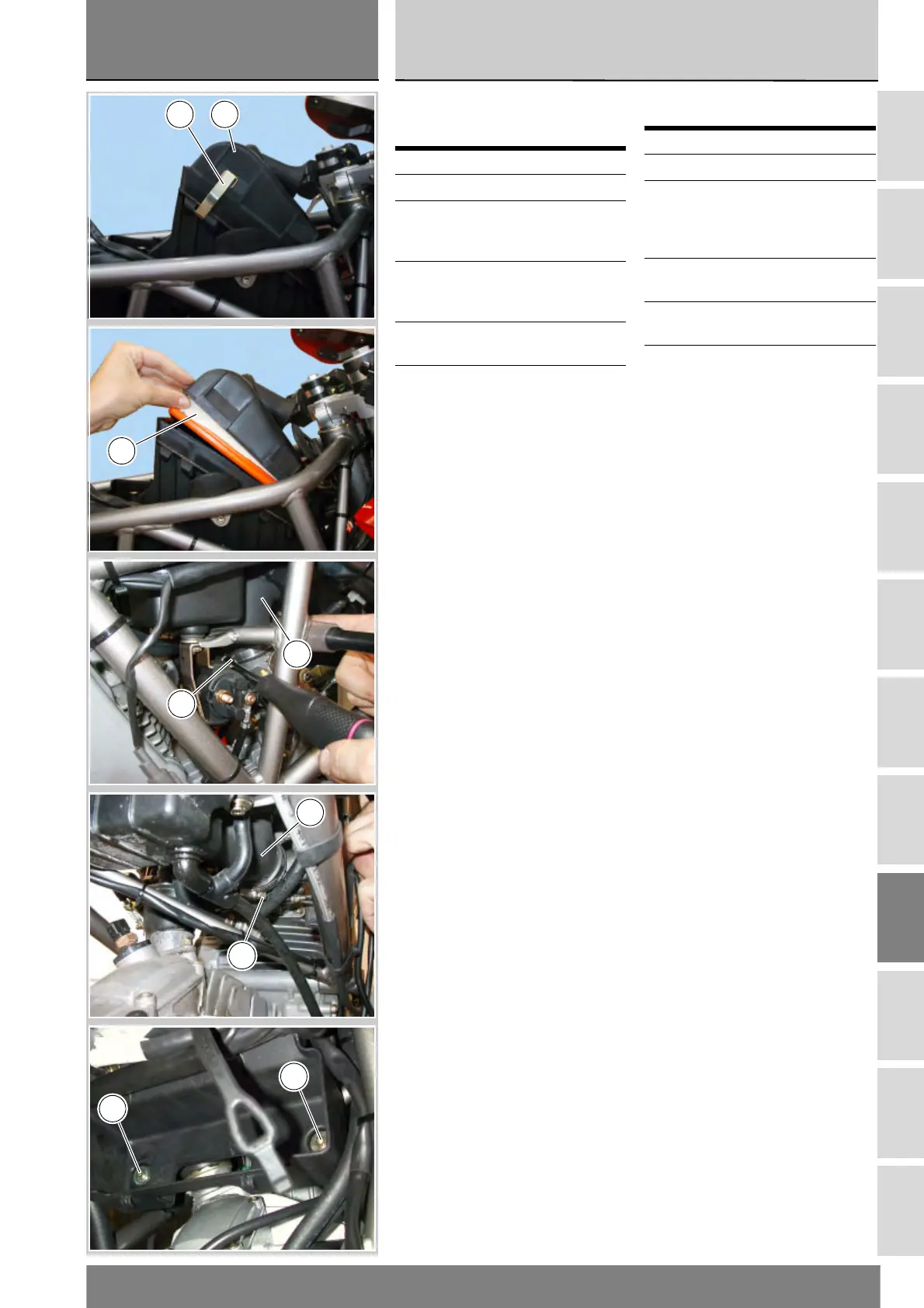

Removing the airbox
Lift the hooks (9) and remove the
cover (7) together with filtering
element (6).
Loosen the screw (10), collect the
washer (11), rubber block (12) and
spacer (13).
Loosen clamps (A) on couplings (B)
connecting air box and throttle body.
Loosen screw (15) securing the rear
box, do not damage the solenoid
starter support (S). Collect the rubber
block (12) and the spacer (13).
Operations See Sect.
Remove the fuel tank L 2
Remove the injection
relay, the control unit
and the relevant
support
M 3
Remove the fuse box
and its support
P 6
Remove the battery
and the battery mount
P 2
Remove the fairings E 2
79
6
B
A
B
A
10
15
