Ducati SS 800 - 5 - REAR SWINGARM

Ruote - Sospensioni - Freni
Wheels - Suspension - Brakes
sezione / section
G 5
26
AA
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
5 - FORCELLONE POSTERIORE
1Vite
2 Pattino catena
3 Rosetta rasamento
4 Tappo
5 Anello elastico
6 Perno forcellone
7Vite
8 Forcellone posteriore
9 Rosetta rasamento

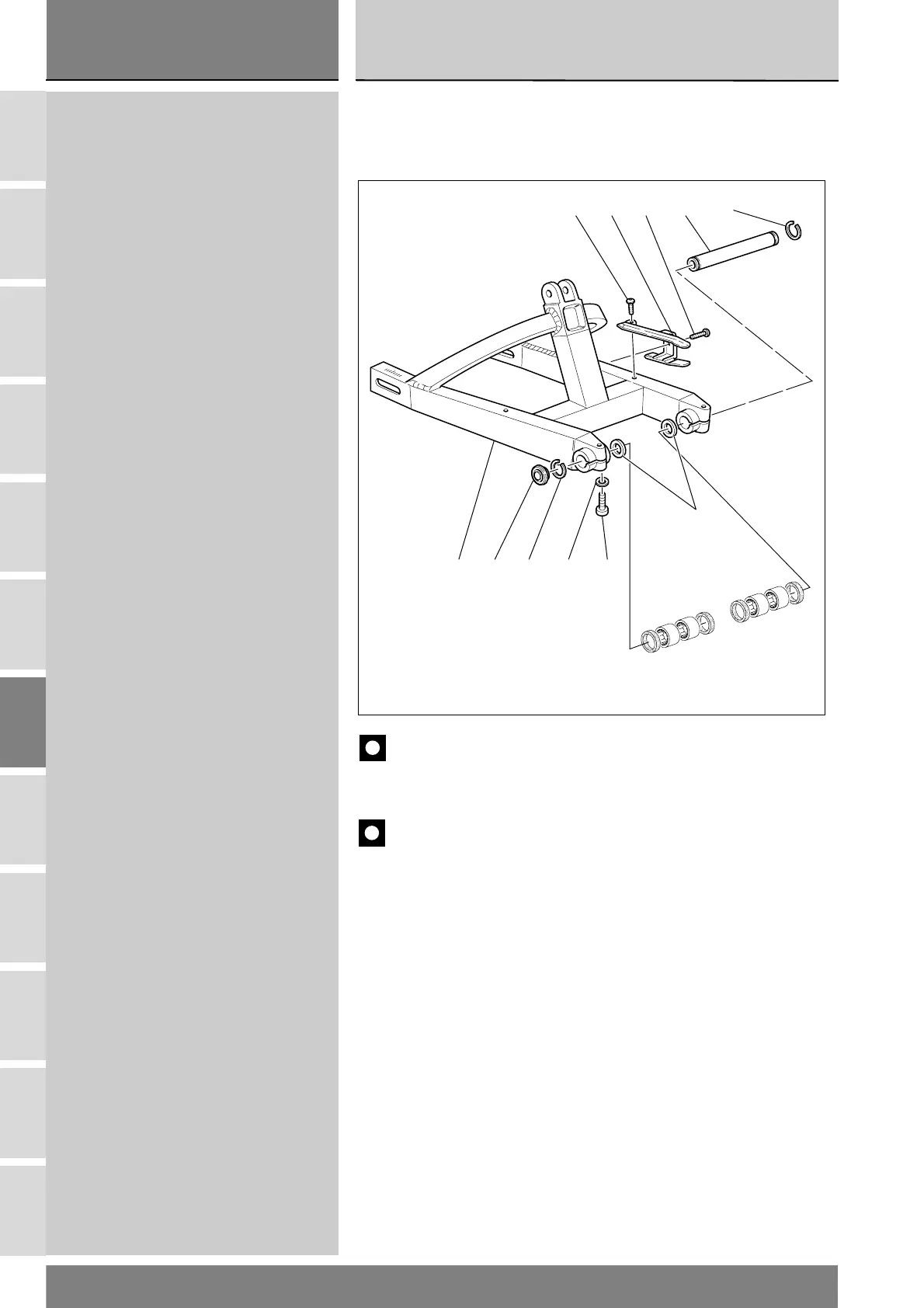

5 - REAR SWINGARM
1Screw
2 Chain sliding shoe
3Shim
4Plug
5 Snap ring
6 Swingarm shaft
7Screw
8 Rear swingarm
9Shim
43758
26511
9
Vedi Sez. N 9.2
See Sect. N 9.2
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
G
