Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 1
3 SuperSport 800 - M.Y. 2006 - edizione/edition 00
1 - FUEL SYSTEM
DESCRIPTION
The main fuel system components
are fitted under the fuel tank and
directly connected to it:
The fuel delivery (a) and return (b)
hoses from the injectors and the
drain/bleed hose depart from the
flange located under the fuel tank.
The system consists of:
1 Electric pump
2 Fuel filter
3 Fuel level indicator
4 Pressure regulator

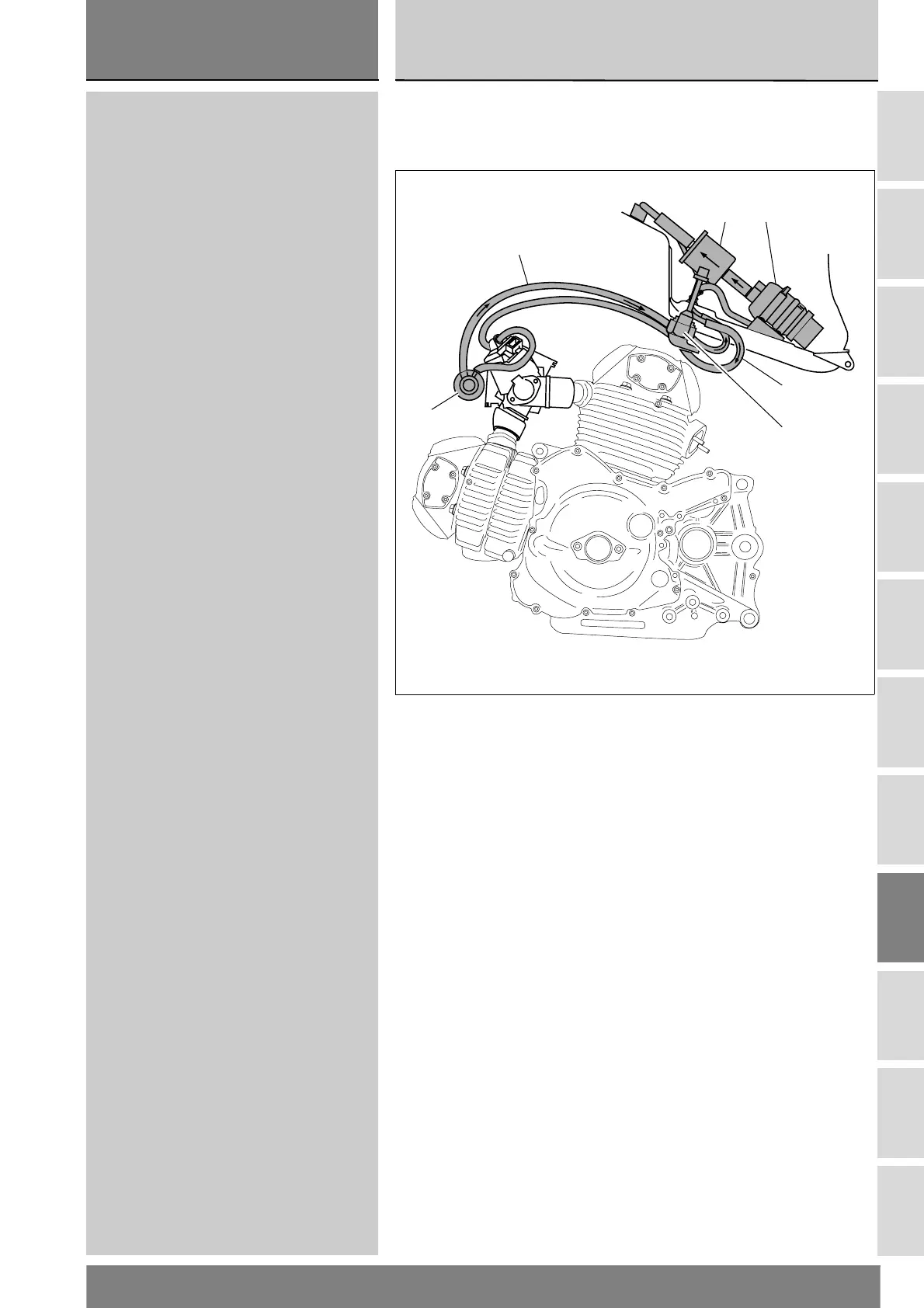

The system operating principle is
indicated in the diagram below.
1 - DESCRIZIONE
IMPIANTO DI
ALIMENTAZIONE
I principali componenti dell’impianto
di alimentazione sono installati sotto
al serbatoio e collegati direttamente a
quest’ultimo.
Dalla flangia sotto al serbatoio
partono le tubazioni di mandata (a) e
ritorno (b) carburante dagli iniettori e
quella di drenaggio/sfiato.
L’impianto è composto da:
1 Pompa elettrica
2 Filtro carburante
3 Indicatore livello benzina
4 Regolatore di pressione
Il principio di funzionamento
dell’impianto viene indicato nello
schema di seguito riportato.
b
2
a
3
1
4
