Mototelaio
Frame
sezione / section
H 6
19 SuperSport 800 - M.Y. 2006 - edizione/edition 00
Smontaggio componenti
strutturali e telaio
Per eseguire i necessari controlli
dimensionali sul telaio è necessario
rimuovere tutte le sovrastrutture
montate su di esso, riferendosi alle
procedure di smontaggio riportate
nelle specifiche sezioni.
Componente strutturale del telaio e il
supporto fanale (2) svolge la funzione
di supporto di parte delle
sovrastrutture del motociclo, e per
questo motivo, deve risultare in
perfette condizioni.
Smontaggio componenti
strutturali e telaio
Smontare il cupolino (Sez. E 1).
Per rimuovere il supporto fanale (2)
svitare le due viti (9).
Svitare i dadi (11) e le viti (10).
Scollegare il cablaggio anteriore dallo
sgancio (A).
Rimuovere il supporto fanale (2).

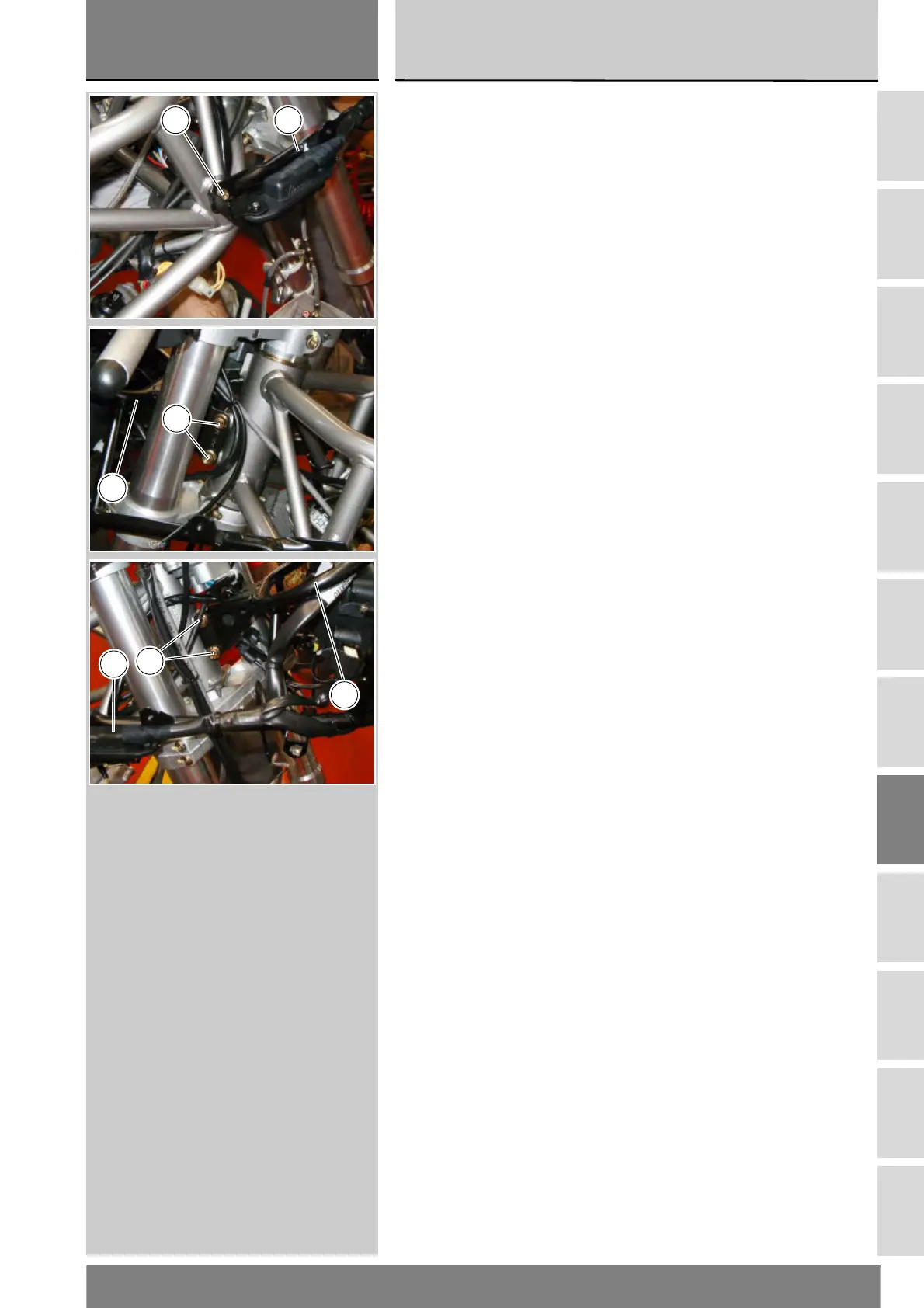

Removing the frame and
related components
Before performing the frame
dimensional checks, you will need to
remove a number of components to
give all-round access to the frame.
See the specific instructions in the
relevant sections.
The headlight support (2) is a frame
structural component that supports
part of the outer structures of the
vehicle, and for this reason it should
be in good condition.
Removing the frame and
related components
Remove the headlight fairing (Sect. E
1).
To remove the headlight support (2),
loosen the two screws (9).
Loosen the nuts (11) and the screws
(10).
Disconnect front wiring from retainer
(A).
Remove the headlight support (2).
29
11
2
2
10
A
