Ducati SS 800 - 4 - FOOTPEG SUPPORTS

Mototelaio
Frame
sezione / section
H 4
11
A
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00

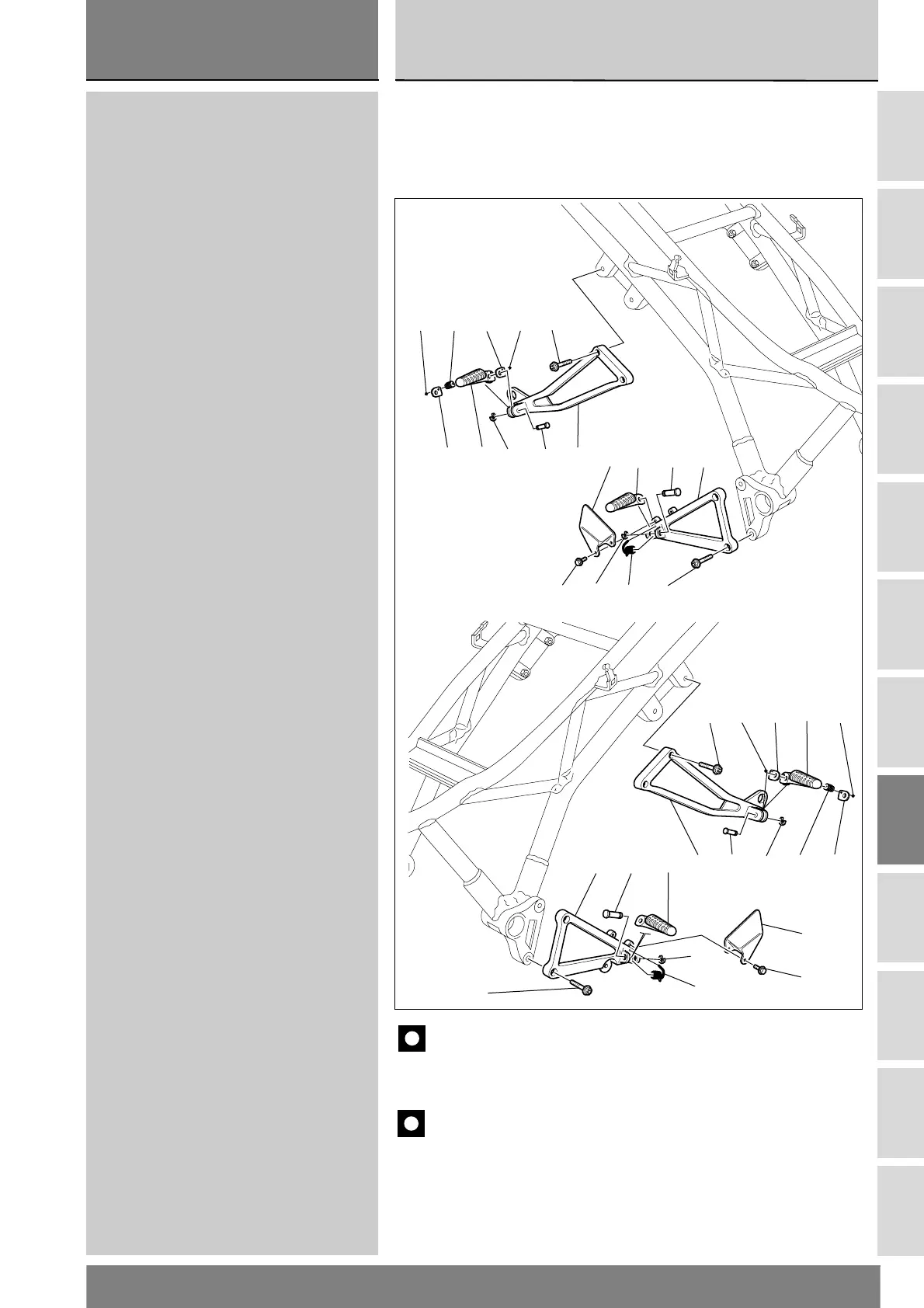

4 - SUPPORTI PEDANE
1 Piastra portapedana destra
2Perno
3Molla
4Anello
5Vite
6 Pedana posteriore destra
7 Piastrino
8Molla
9 Sfera
10 Protezione
11 Vite
12 Piastra portapedana posteriore destra
13 Pedana anteriore destra
14 Perno
15 Anello
16 Piastra portapedana sinistra
17 Pedana anteriore sinistra
18 Piastra portapedana posteriore sinistra
19 Pedana posteriore sinistra
9
Lato destro
RH Side
Lato sinistro
LH Side
7
8
6
79
12
5
15 14
10 13 2 1
11435
29
5
3
217
16
10
11
14 1518 8
7
719
9
4
4 - FOOTPEG SUPPORTS
1 RH footpeg plate
2Pin
3Spring
4Ring
5Screw
6 Rear right footpeg
7Plate
8Spring
9 Ball
10 Protection
11 Screw
12 Rear RH footpeg plate
13 Front right footpeg
14 Pin
15 Ring
16 LH footpeg plate
17 Front left footpeg
18 Rear LH footpeg plate
19 Rear left footpeg
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
H
