Motore
Engine
sezione / section
N 6.2
86
AA
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00

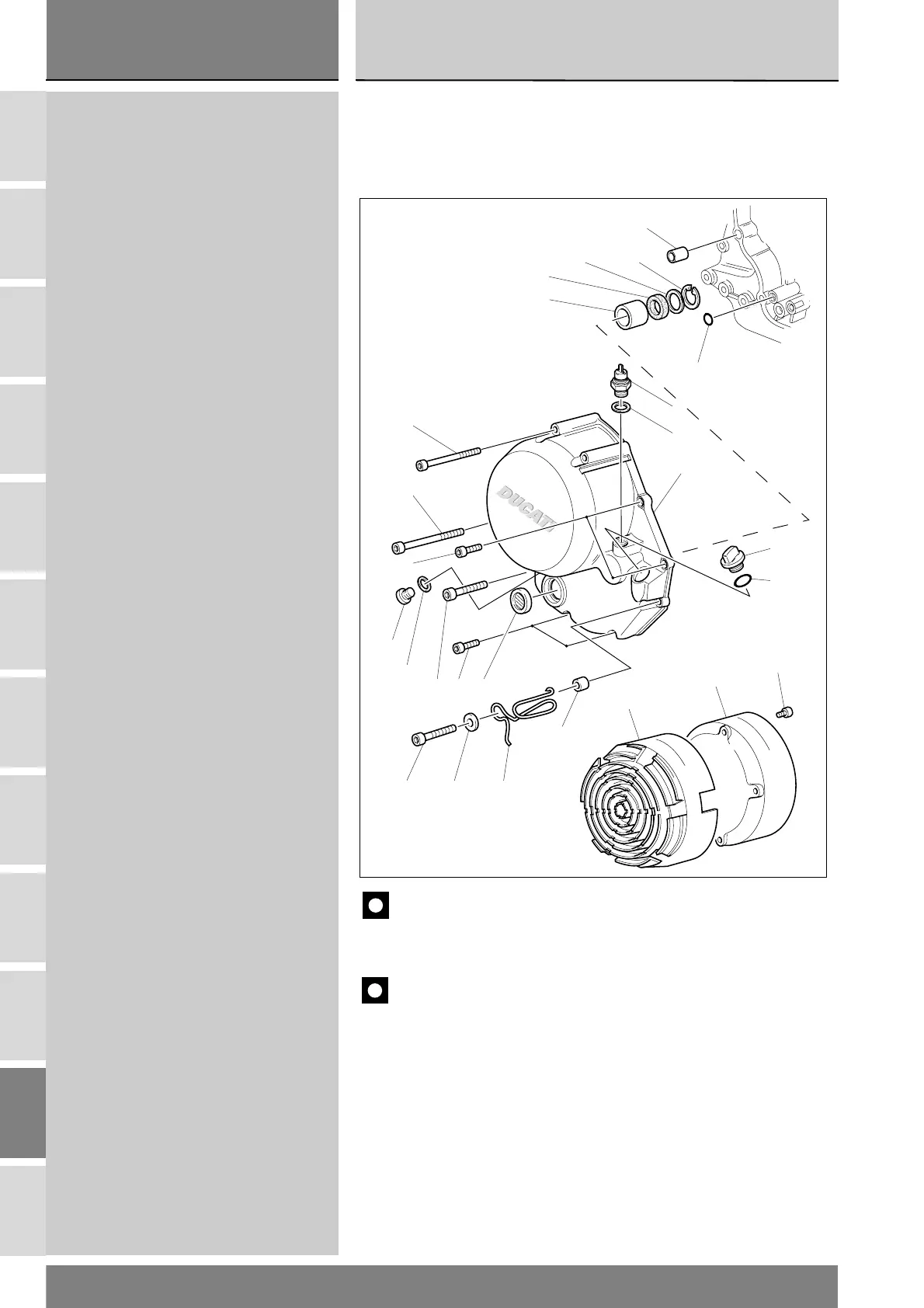

6.2 - GRUPPO FRIZIONE: COPERCHIO FRIZIONE
1 Coperchio lato frizione
2Vite
3Vite
4 Oblò ispezione livello olio
5Vite
6 Pannello (NERO)
7Vite
8Boccola
9 Anello di tenuta
10 Rosetta rasamento
11 Anello seeger
12 Guarnizione O-ring
13 Boccola di riferimento
14 Guarnizione O-ring
15 Tappo
16 Rosetta
17 Coperchio
18 Distanziale
19 Vite
20 Guarnizione sp.2
21 Pressostato
22 Supporto
23 Vite
24 Guarnizione
25 Tappo
14
15
1
20
21
12
13
1110
9
8
3
2
5
7
25
24
45
23 16 22
18
6
17
19
6.2 - CLUTCH UNIT: CLUTCH COVER
1 Cover, clutch side
2Screw
3Screw
4 Oil sight glass
5Screw
6 Panel (BLACK)
7Screw
8Bush
9Seal
10 Shim
11 Circlip
12 O-ring
13 Centering bush
14 O-ring
15 Plug
16 Washer
17 Cover
18 Spacer
19 Screw
20 Seal, thk. 2
21 Pressure switch
22 Support
23 Screw
24 Seal
25 Plug
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
