Ducati SS 800 - 5 - CYLINDER; PISTON ASSEMBLY

Motore
Engine
sezione / section
N 5
69
A
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00

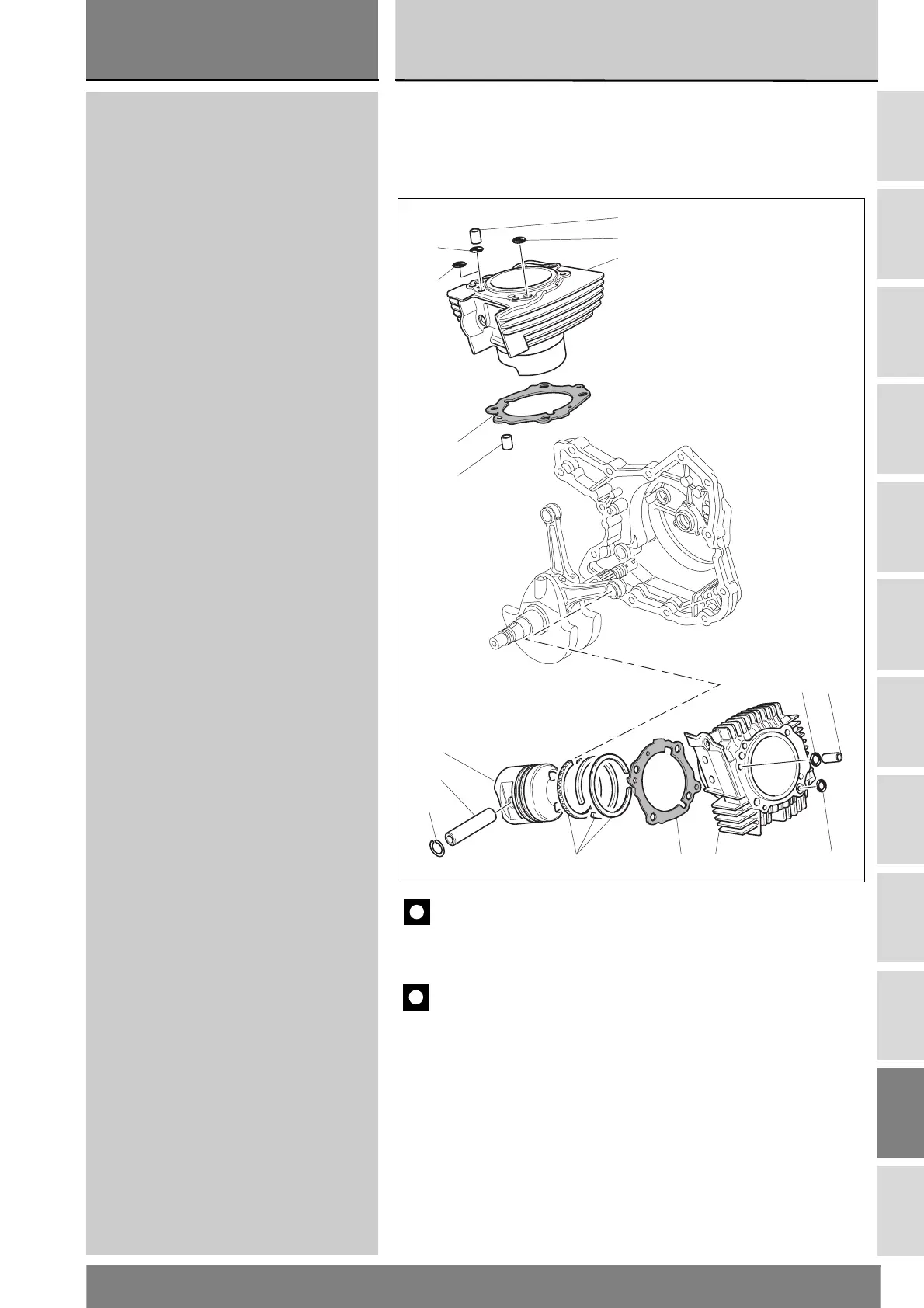

5 - GRUPPO CILINDRI / PISTONI
1 Guarnizione OR
2 Guarnizione OR
3 Spinotto per pistone
4 Cilindro verticale
5 Segmenti pistone
6 Guarnizione cilindro-carter
7 Boccola
8 Cilindro orizzontale
9Pistone
10 Anello elastico
11 Boccola di centraggio
4
2
7
2
1
6
11
10
3
9
5 6 8 2
1 7
5 - CYLINDER / PISTON ASSEMBLY
1O-ring
2O-ring
3 Gudgeon pin
4 Vertical cylinder
5 Piston rings
6 Cylinder base gasket
7Bush
8 Horizontal cylinder
9Piston
10 Snap ring
11 Centering bush
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
