Ducati SS 800 - 2.3 - LUBRICATION SYSTEM: OIL BREATHER RESERVOIR

Motore
Engine
sezione / section
N 2.3
19
A
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00

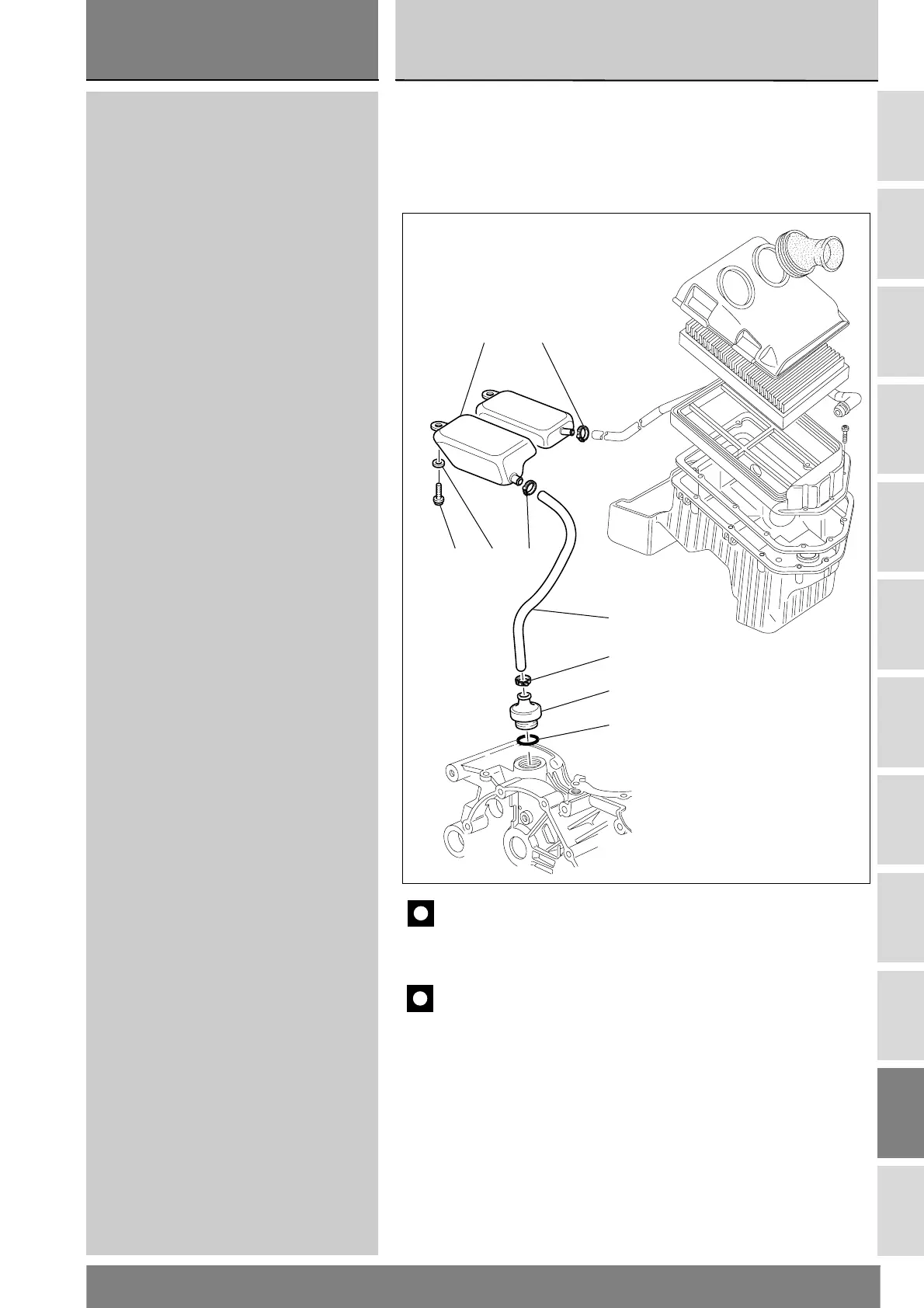

2.3 - IMPIANTO DI LUBRIFICAZIONE: SERBATOIO
SFIATO OLIO
1Vite
2 Rosetta
3 Serbatoio sfiato olio
4Anello OR
5 Tubo
6 Fascetta
7 Valvola sfiato olio
8 Fascetta
3 8
1
5
6
7
4
2 8
2.3 - LUBRICATION SYSTEM: OIL BREATHER
RESERVOIR
1Screw
2 Washer
3 Oil breather tank
4O-ring
5Hose
6Clamp
7 Oil breather valve
8Clamp
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
