Mototelaio
Frame
sezione / section
H 7
25
A
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00

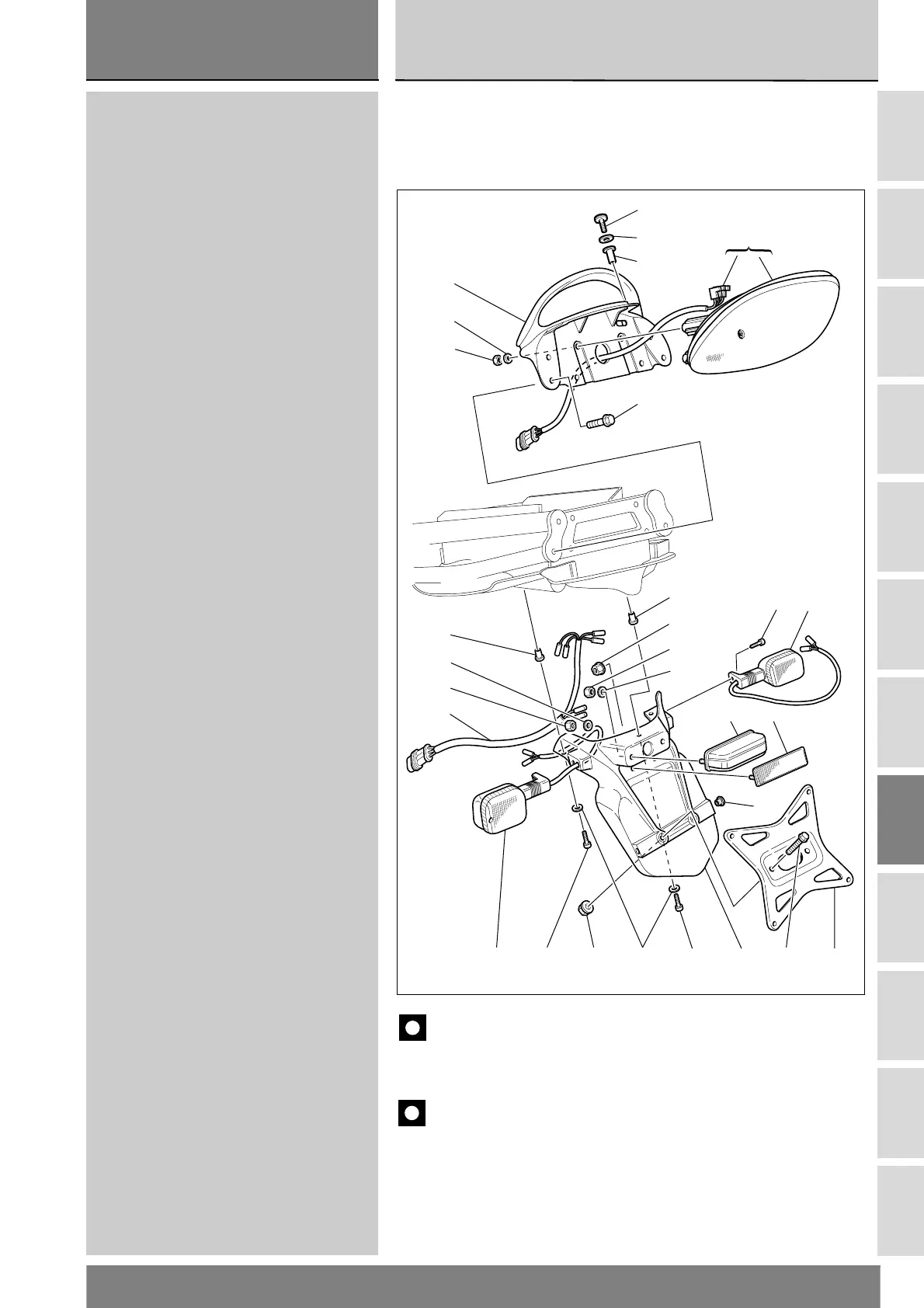

7 - FANALE POSTERIORE E PORTATARGA
1 Fanalino posteriore
2Vite
3 Cablaggio elettrico
4 Indicatore di direzione
5 Fanalino posteriore
6 Catadiottro
7 Tappo
8 Piastra
9Vite
10 Portatarga
11 Rondella
12 Dado
13 Indicatore di direzione
14 Dado
15 Dado
16 Dado
17 Rosetta
18 Inserto
19 Rosetta
20 Dado el-stop
21 Maniglia
22 Vite
23 Rosetta
24 Vite
1
21
19
20
1512 11 12 10 9 813
7
5
6
4
2
22
16
18
23
15
14
18
3
17
24
23
18
7 - TAIL LIGHT AND NUMBER PLATE HOLDER
1 Tail light
2Screw
3 Wiring
4 Turn indicator
5 Tail light
6 Cat's eye
7Plug
8Plate
9Screw
10 Number plate holder
11 Washer
12 Nut
13 Turn indicator
14 Nut
15 Nut
16 Nut
17 Washer
18 Insert
19 Washer
20 El-stop nut
21 Grab handle
22 Screw
23 Washer
24 Screw
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
