Ducati SS 800 - Removing the tail guard

Vestizione
Fairing
sezione / section
E 3
12 SuperSport 800 - M.Y. 2006 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P
A
8
6
14
13
83
11
Smontaggio codone
Smontaggio sella
Introdurre la chiave nella serratura (A).
Ruotando la chiave in senso orario,
sollevare la sella (8) nella parte
posteriore.
Sfilare la sella dal lato posteriore del
motoveicolo.
Smontaggio fianchetti
Svitare le viti (13), recuperando le
rosette (14).
Svitare le viti (3), recuperando le
rosette (5).
Tirare verso l’esterno il fianchetto per
estrarre il piolo (11) dal foro sul telaio.

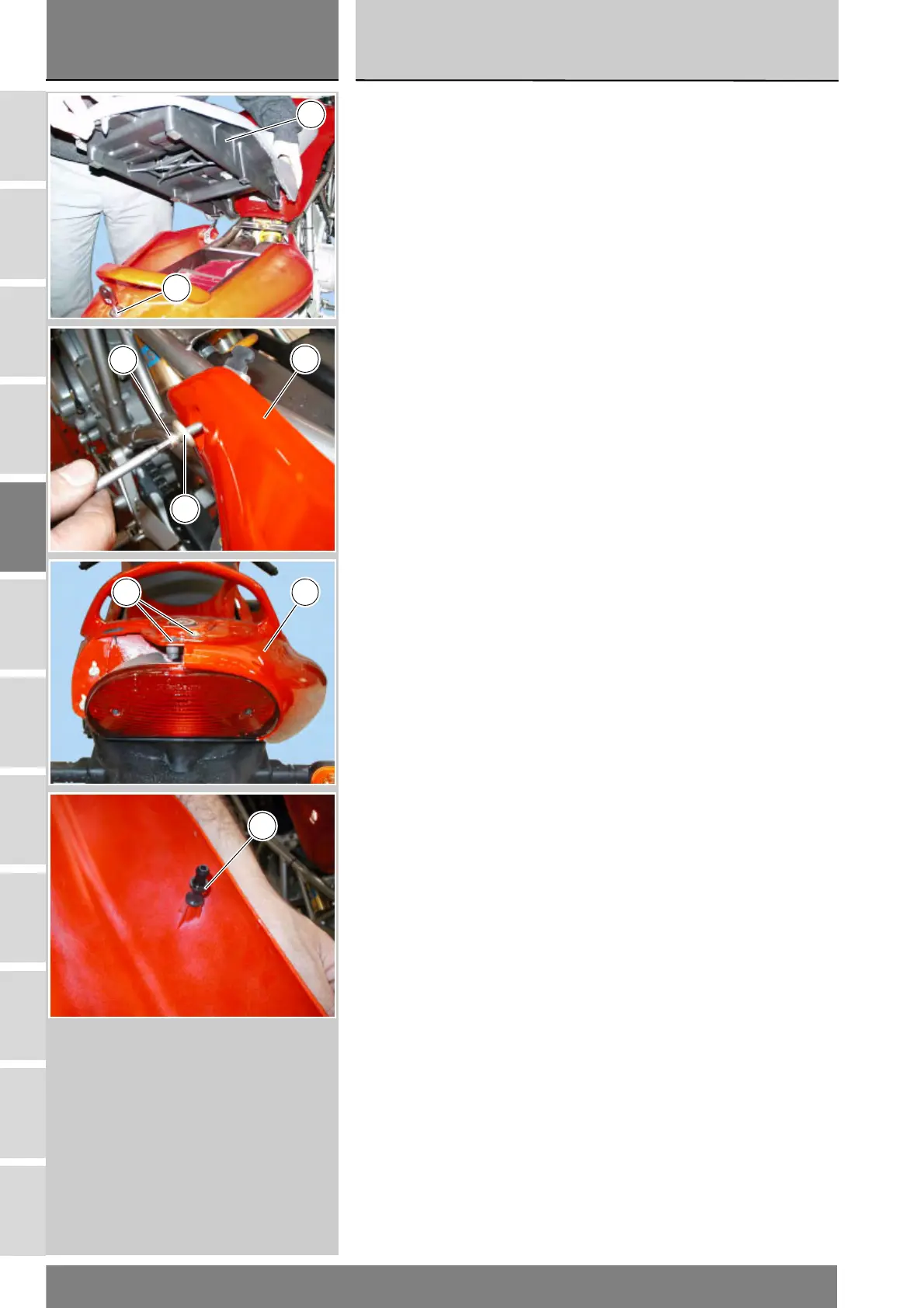

Removing the tail guard
Removing the seat
Insert the key in the lock (A).
Turn the key clockwise, lift the seat
(8) at the rear.
Slide the seat out in a rearward
motion.
Removing the side body panels
Loosen screws (13), collect the
washers (14).
Loosen screws (3), collect the
washers (5).
Pull the side panel out to release pin
(11) from the hole on frame.
