SuperSport 800 - M.Y. 2006 - edizione/edition 00
7 - SOSPENSIONE POSTERIORE
1Vite
2 Rosetta elastica
3 Rondella speciale
4Dado
5 Ammortizzatore posteriore
6 Guarnizione OR
5
3
2
1
1
2
3
6
4

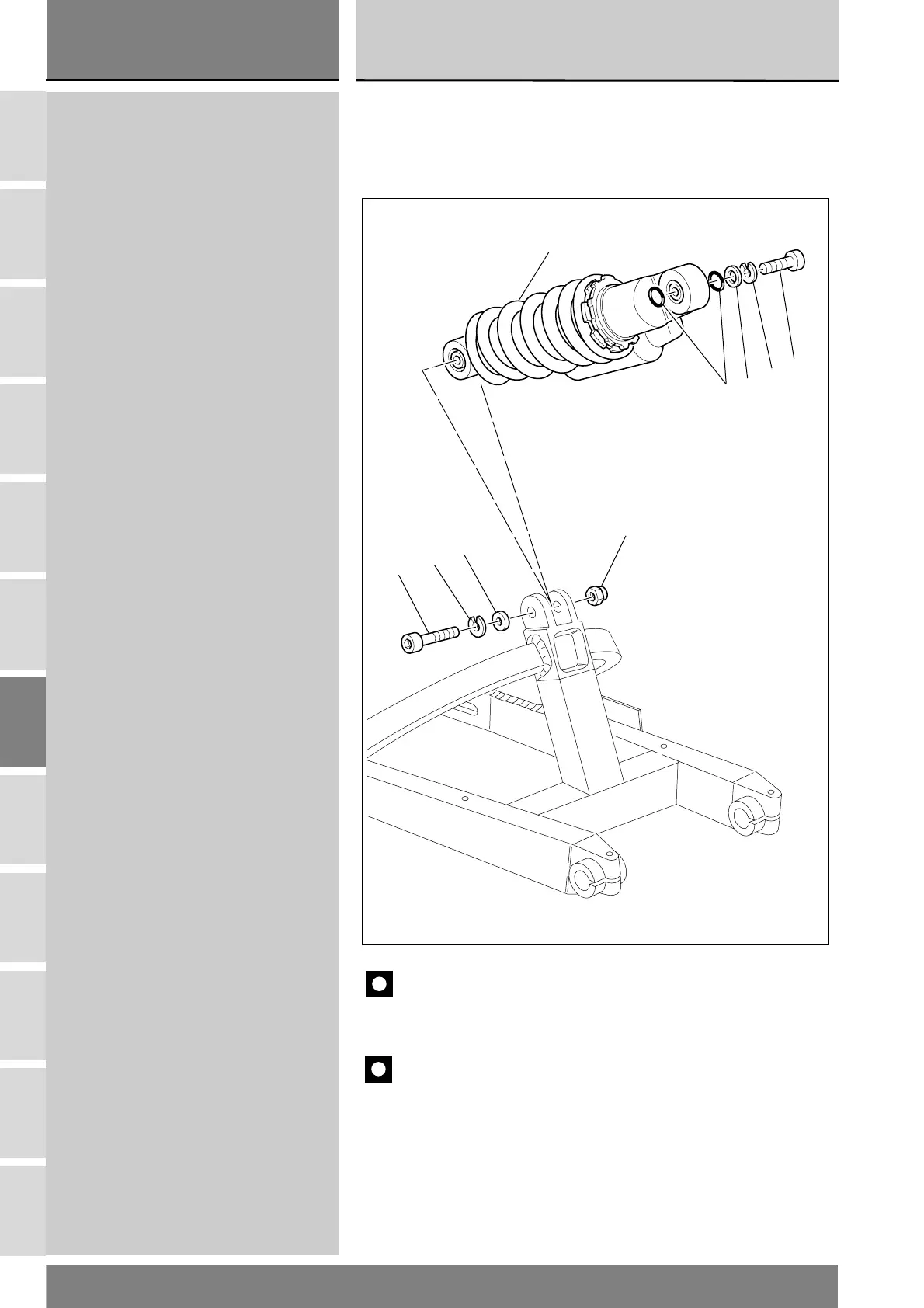

7 - REAR SUSPENSION
1Screw
2 Spring washer
3 Special washer
4Nut
5 Rear shock absorber
6 O-ring
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
