Mototelaio
Frame
sezione / section
H 4
12 SuperSport 800 - M.Y. 2006 - edizione/edition 00
13 1
5
A
E
C
DB
12
5
5
18
19

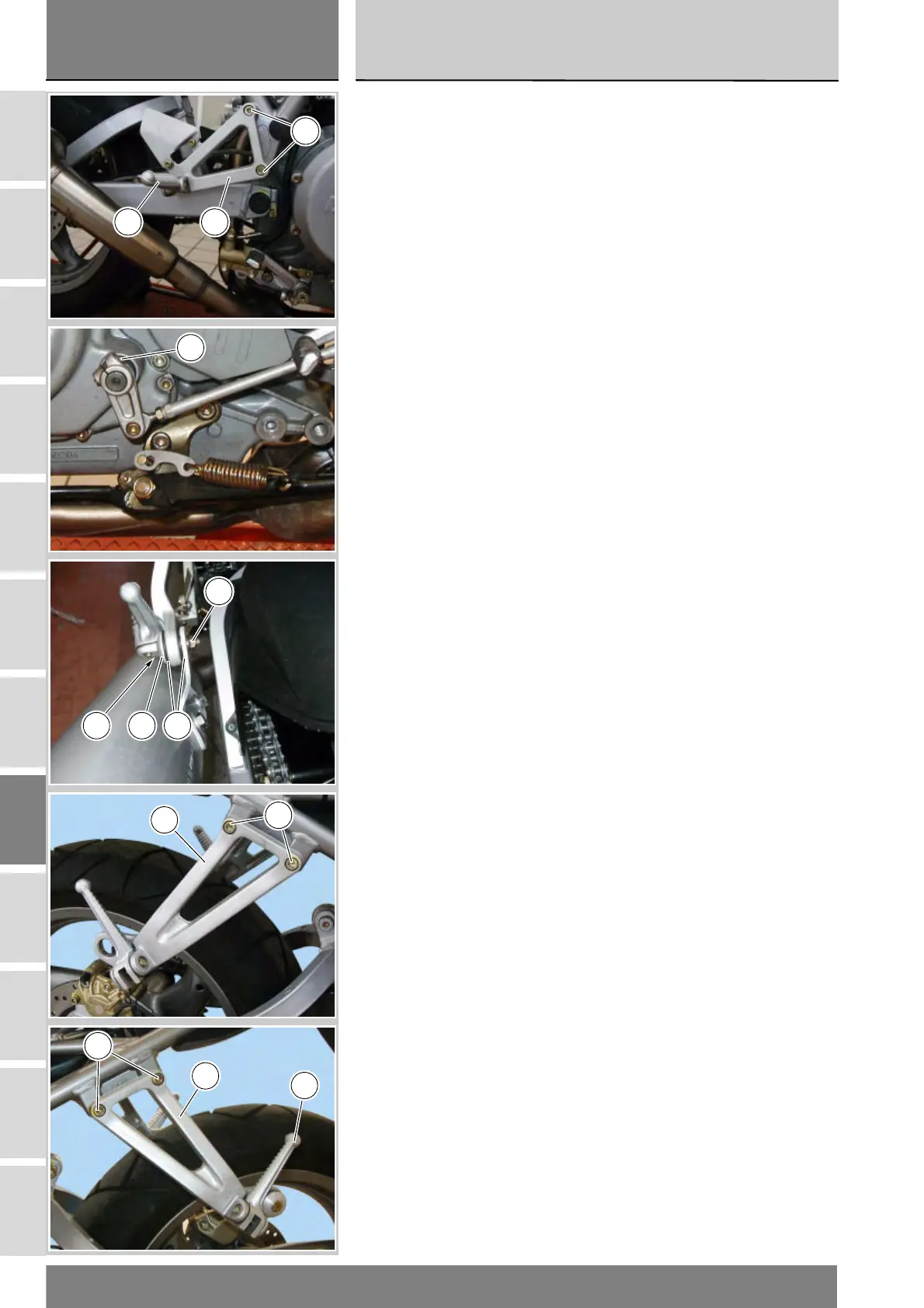

Removing the footpegs
The removal procedures described
below apply to the front RH footpeg
plate (1), the front LH footpeg plate
(16), the rear RH footpeg plate (12)
and to the rear LH footpeg plate (18)
as well.
First remove the gear change
footpeg, loosen screw (A) securing
the lever to the shaft.
Slacken the retaining screws (5) and
remove the footpeg.
Loosen the screws (B) on nuts (C)
securing brackets (12) and (18) to
silencers.
Collect the stud bolts (D) and rubber
blocks (E).
Loosen screws (5) to remove the
front right plate (1), the front left plate
(16), the rear right plate (12) and the
rear left plate (18) from the frame.
Smontaggio pedane
Le operazioni di rimozione di seguito
descritte sono analoghe sia per la
piastra portapedana anteriore destra
(1) che per la piastra portapedana
anteriore sinistra (16) e sia per la
piastra portapedana posteriore destra
(12) che per la piastra portapedana
posteriore sinistra (18).
Prima rimuovere la pedana cambio,
svitare la vite (A) di fissaggio levetta
all’albero.
Svitare le viti (5) di fissaggio e
rimuovere la pedana.
Svitare le viti (B) sui dadi (C) di
fissaggio staffe (12) e (18) ai
silenziatori.
Recuperare le colonnette (D) e i
gommini (E).
Per rimuovere la piastra anteriore
destra (1), la piastra anteriore sinistra
(16), la piastra posteriore destra (12) e
la piastra posteriore sinistra (18) dal
telaio, svitare le viti (5) di fissaggio al
telaio.
