Ruote - Sospensioni - Freni
Wheels - Suspension - Brakes
sezione / section
G 7
36 SuperSport 800 - M.Y. 2006 - edizione/edition 00
Revisione
ammortizzatore
posteriore

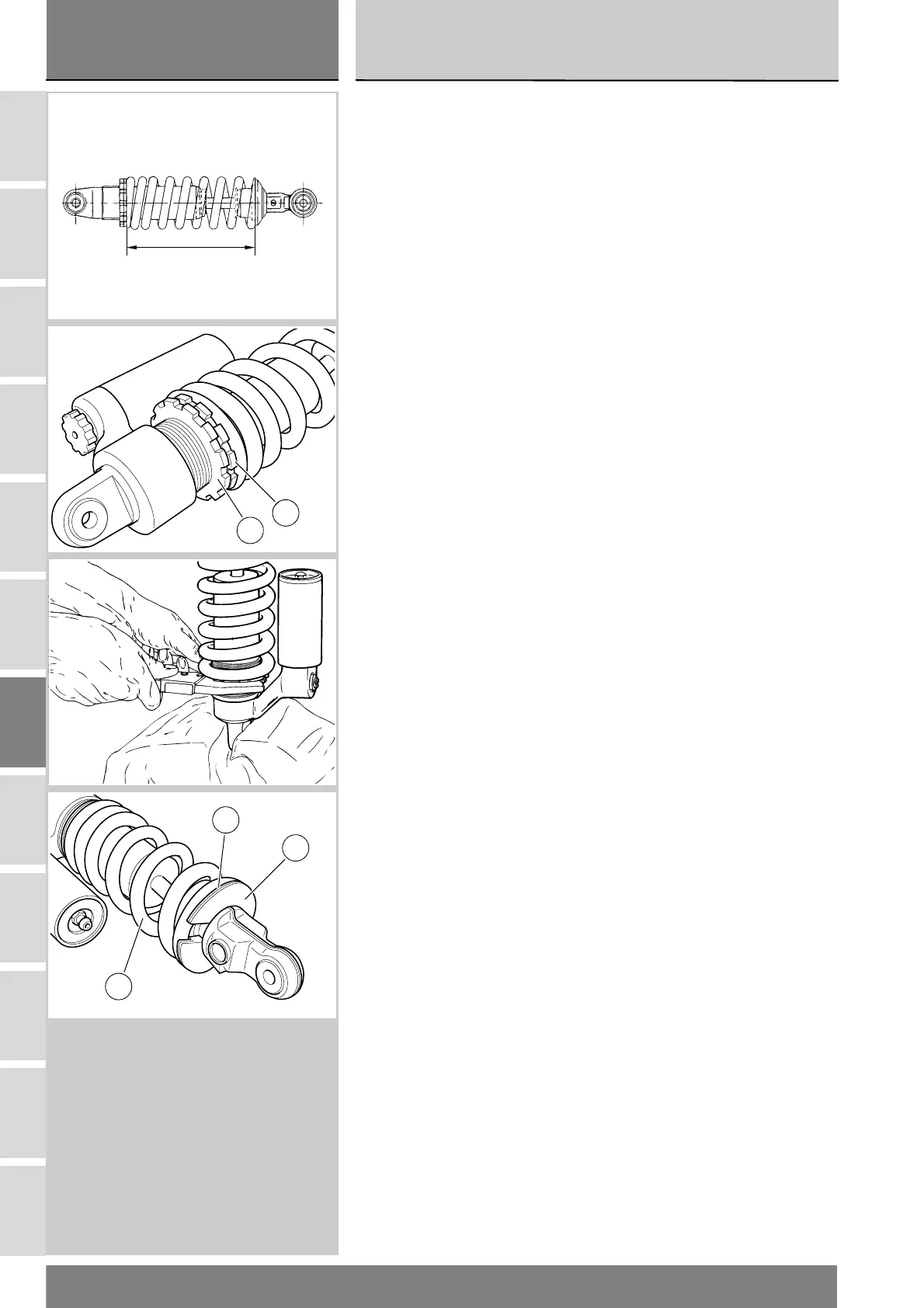

Prima di procedere allo smontaggio è
necessario misurare la lunghezza
precaricata della molla (L). La quota
rilevata dovrà essere ristabilita nel
rimontaggio.
Lunghezza STANDARD molla
precaricata:
177 mm.
Scomposizione ammortizzatore
Allentare la controghiera (B) e la
ghiera (A) registro molla utilizzando
una chiave a settore o attrezzi
specifici, come mostra la figura.
Rimuovere l'anello di fermo (C), lo
scodellino appoggio molla (D) e la
molla (E).
Controllare visivamente
l’ammortizzatore ed individuare
eventuali perdite d’olio o altri
inconvenienti.
Sostituire l’ammortizzatore, se
necessario.
Overhauling the rear
shock absorber
Measure the length of the preloaded
spring (L) before disassembling. The
measured length must be restored on
refitting.
Preloaded spring STANDARD length:
177 mm.
Disassembling the shock
absorber
Loosen the ring nut (B) and the
adjusting ring nut (A) of the spring
with a pin wrench or special tools, as
shown.
Remove the snap ring (C), the spring
retainer (D) and spring (E).
Visually inspect the shock absorber
and locate any oil leaks or other faults.
Replace the shock absorber if
needed.
L
A
B
E
D
C
