Motore
Engine
sezione / section
N 4.4
53 SuperSport 800 - M.Y. 2006 - edizione/edition 00
Smontaggio gruppo teste
motore
Smontaggio teste
Note
Durante lo smontaggio dei
componenti posti nella testa cilindro è
della massima importanza che essi
vengano disposti in modo opportuno
oppure contrassegnarli al fine di
poterli rimontare nella esatta
posizione occupata prima dello
smontaggio.

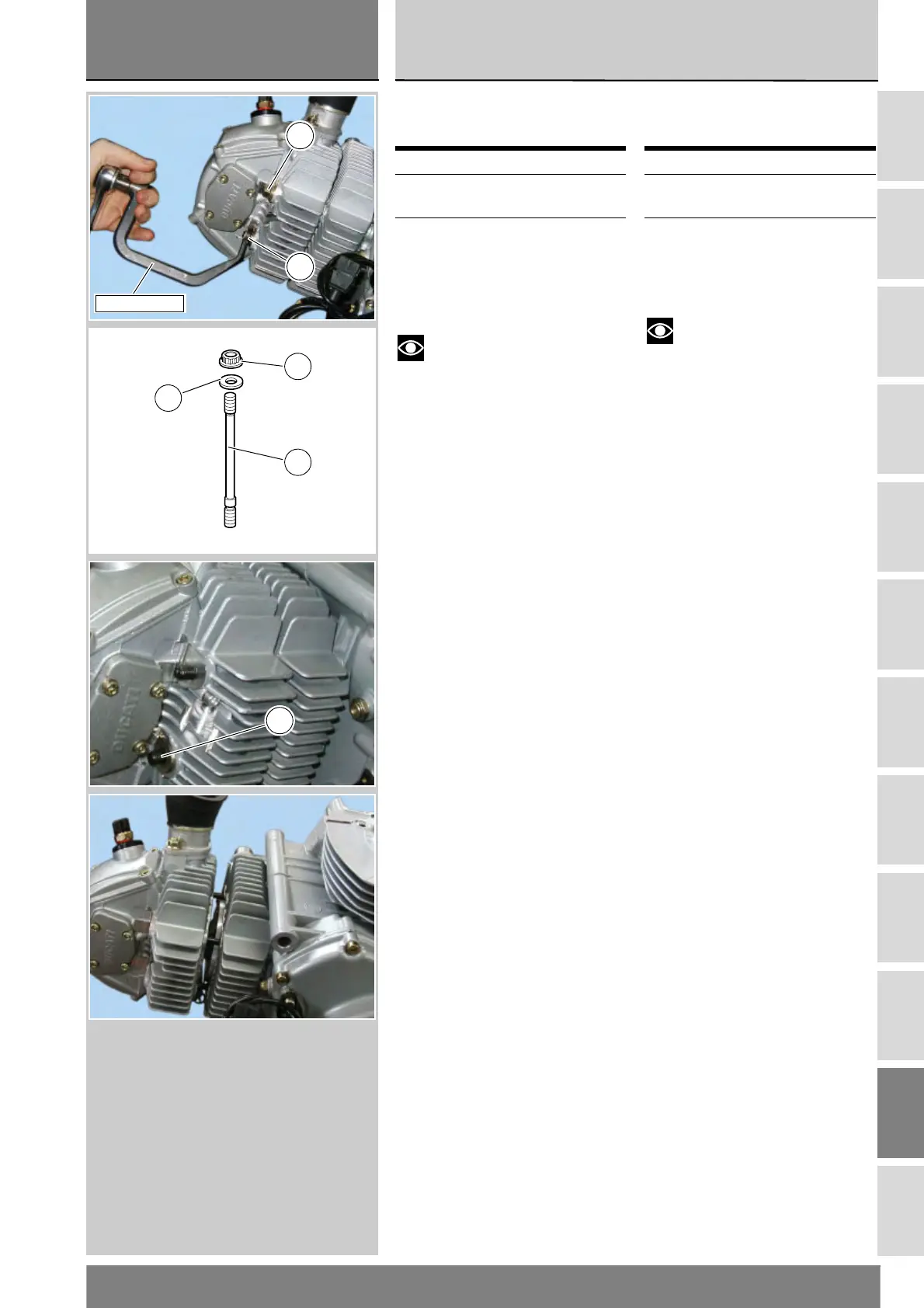

Utilizzando l'attrezzo 88713.2676,
svitare i dadi (19) sui prigionieri (P)
della testa.
Rimuovere i dadi (19) e recuperare le
rosette speciali (20) posizionate fra
dado e testa.
Rimuovere la testa completa dal
motore, sfilandola dai prigionieri.
Operazioni Rif. Sez.
Rimuovere il motore
dal telaio
N 1
Rimuovere i coperchi
laterali distribuzione e
le cinghie
N 4.2
Disassembling the engine
heads
Removing the head
Note
When disassembling the
cylinder head, arrange the
components in the correct order or
mark their positions to refit them in
the original position.
Using tool part no. 88713.2676 undo
the nuts (19) on the head stud bolts
(P).
Remove the nuts (19) and the special
washers (20) positioned between nut
and head.
Slide the complete head off the stud
bolts and remove it from the engine
block.
Operations See Sect.
Remove the engine
from the frame
N 1
Remove timing side
covers and timing belts
N 4.2
19
19
88713.2676
19
20
P
20
