Ducati SS 800 - 7 - AIRBOX

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 7
24
AA
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
7 - ASPIRAZIONE ARIA
1 Scatola filtro aria
2 Semiscatola inferiore
3 Guarnizione
4 Semiscatola superiore
5 Vite autofilettante
6 Elemento filtrante
7 Coperchio scatola filtro
8 Cornetto presa d'aria
9Gancio
10 Vite
11 Rosetta
12 Gommino
13 Distanziale
14 Spina elastica
15 Vite
16 Tubo di scarico
17 Tubo sfiato
8
7
6
17
1
5
4
3
2
16
12
13
15
12
11
15
13
9
10
11
12
13
14

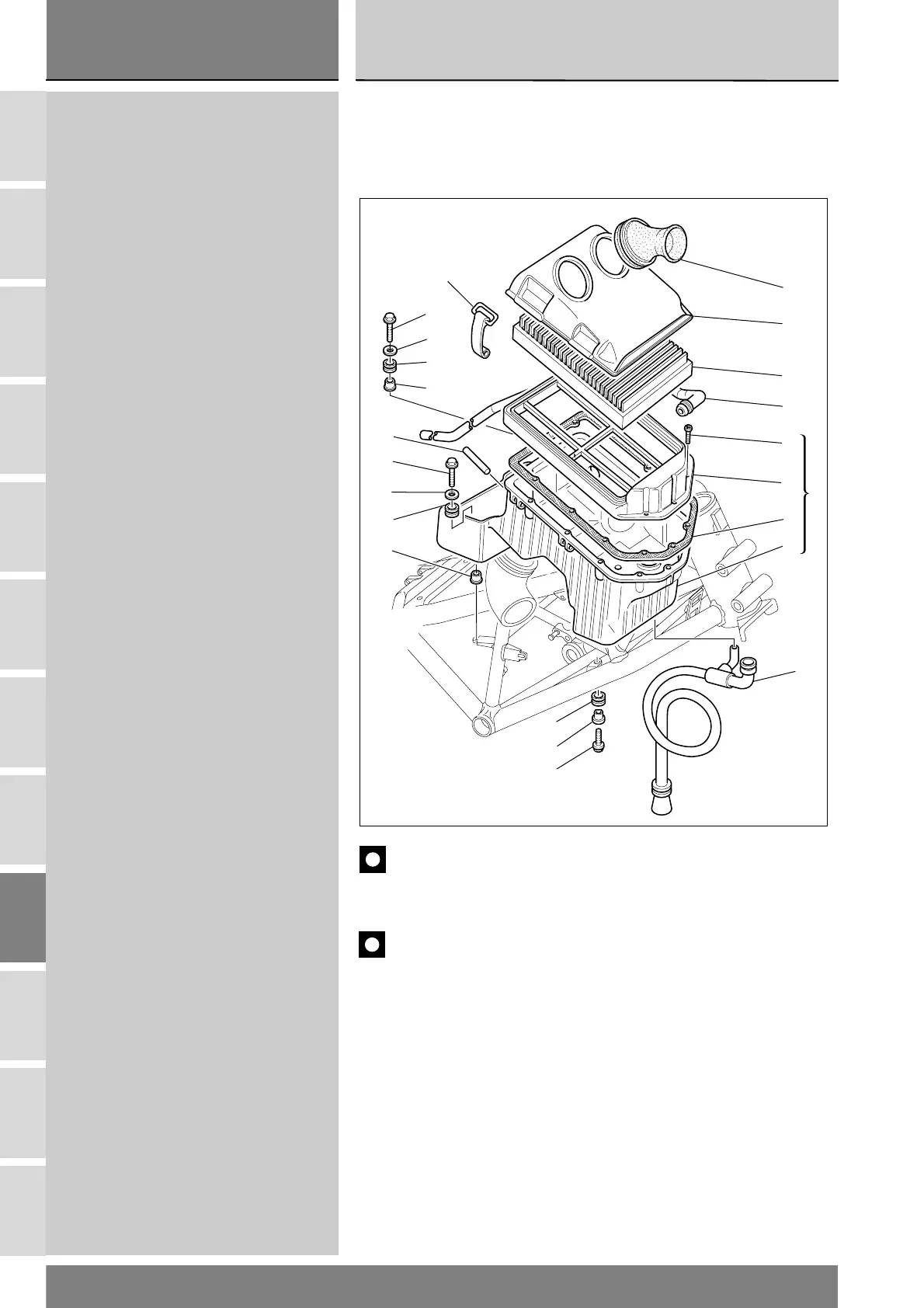

7 - AIRBOX
1 Filter housing
2 Lower shell
3Seal
4 Upper shell
5 Self-tapping screw
6 Filter element
7 Airbox cover
8 Air funnel
9 Hook
10 Screw
11 Washer
12 Rubber block
13 Spacer
14 Pin
15 Screw
16 Drain hose
17 Breather hose
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
