Ducati SS 800 - 2 - FUEL TANK

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 2
5
A
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
2 - SERBATOIO CARBURANTE
1Serbatoio
2Vite
3 Guarnizione
4Vite
5 Tappo serbatoio
6 Flangia
7 Guarnizione
8Anello OR
9Manicotto
10 Cinghia
11 Pomello
12 Fissaggio rapido
13 Boccola
14 Astina
15 Calotta
16 Vite
17 Gommino
18 Perno
19 Boccola
20 Piastrina
21 Vite
22 Rosetta rasamento
23 Copiglia
24 Fascetta
25 Tubo
26 Tubo
27 Raccordo
28 Tubo di scarico
29 Fascetta
21
4
5
6
3
2
1
15
7
8
9
12
13
14
16
22
17
24
18 19
29 27 28
20 19 23
11
10
24
25
29
26

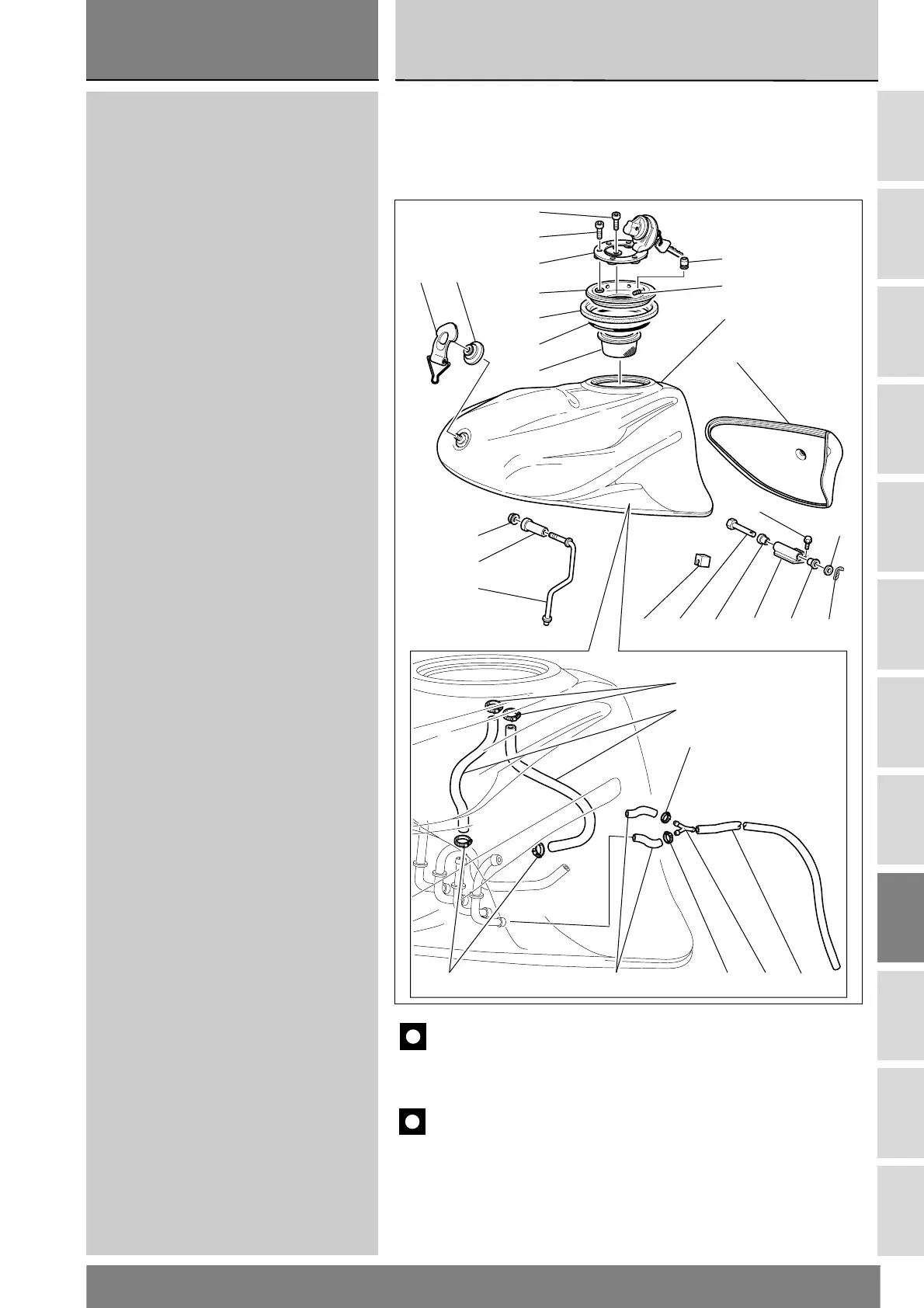

2 - FUEL TANK
1 Tank
2Screw
3Seal
4Screw
5 Filler plug
6Flange
7Seal
8O-ring
9 Hose coupling
10 Belt
11 Knob
12 Quick fastener
13 Bush
14 Rod
15 Shell
16 Screw
17 Rubber block
18 Pin
19 Bush
20 Plate
21 Screw
22 Shim
23 Split pin
24 Clamp
25 Hose
26 Hose
27 Coupling
28 Drain hose
29 Clamp
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
