Ducati SS 800 - Removing the gear change control; Disassembling the gear change control; Refitting the gear change control

A
B
C
D
E
F
G
H
L
M
N
P
Comandi - Dispositivi
Controls - Devices
sezione / section
F 5
22 SuperSport 800 - M.Y. 2006 - edizione/edition 00

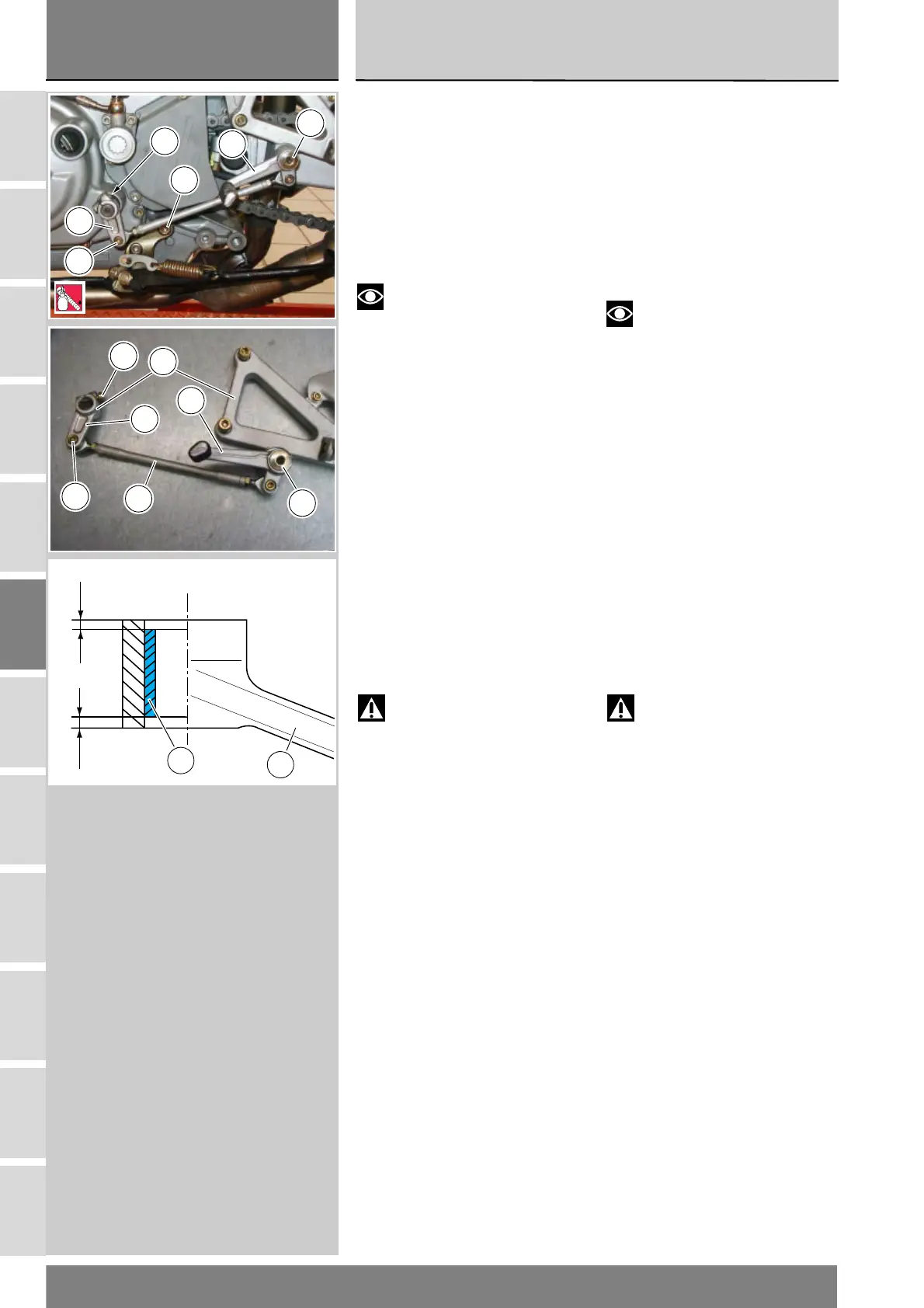

Smontaggio comando
cambio
Svitare e rimuovere il perno (1) di
fissaggio pedale cambio (2),
recuperando la guarnizione OR (6).
Svitare e rimuovere la vite (16) di
fissaggio levetta all’albero cambio.
Sfilare la levetta (14) col gruppo
pedana comando cambio (A).
Note
Contrassegnare la posizione
della levetta rispetto all’alberino di
selezione marce.
Per rimuovere la levetta (14) dal
gruppo comando cambio, svitare la
vite (15) e sfilare la levetta (14).
Scomposizione comando
cambio
Per lo smontaggio e la sostituzione
dei componenti del gruppo comando
cambio seguire le indicazioni
dell’esploso riportato a inizio capitolo.
In caso di sostituzione della boccola
(5) interna al pedale (2), eseguire il
montaggio della boccola nuova
utilizzando per l’introduzione una
pressa e portandola alla quota di 2
mm della faccia esterna del pedale.
Attenzione
Dopo aver eseguito un
intervento sul comando cambio
posteriore occorre verificare la
posizione del pedale cambio.
Per eseguire la regolazione della
posizione del pedale cambio seguire
le istruzioni riportate alla Sez. D 4.
Rimontaggio comando
cambio
Per il rimontaggio eseguire in ordine
inverso le operazioni eseguite per la
rimozione del gruppo.
Applicare frenafiletti sulla vite (16), sul
perno (1) e sulla vite (15) quindi
bloccarli alla coppia prescritta (Sez. C
3).
Removing the gear
change control
Unscrew and remove the retaining
pin (1) of the gear change pedal (2),
collect the O-ring (6).
Unscrew and remove the screw (16)
securing the small lever to the
gearbox shaft.
Slide out the lever (14) together with
gear change peg unit (A).
Note
Mark the lever position relative
to the gear selector shaft.
To remove the small lever (14) from
the gear change control assembly,
unscrew the screw (15).
Disassembling the gear
change control
Please refer to the exploded view at
the beginning of this section for
indications on disassembly and
replacement of gear change control
components.
If the bush (5) inside the pedal (2)
needs replacing, drive the
replacement bush in place using a
press. The bush must be seated 2
mm deep below the pedal outer face.
Warning
After servicing the gear change
control, check the gear change pedal
position.
To adjust the rear gear change pedal,
follow the instructions provided in
Sect. D 4.
Refitting the gear change
control
To refit, reverse the removal
procedure.
Smear threadlocker on the screw
(16), the pivot bolt (1) and the screw
(15) and then tighten them to the
specified torque (Sect. C 3).
1
LOCK
16
10
2
1
14
15
16
14
10
15
A
2
1
2 mm2 mm
5
2
