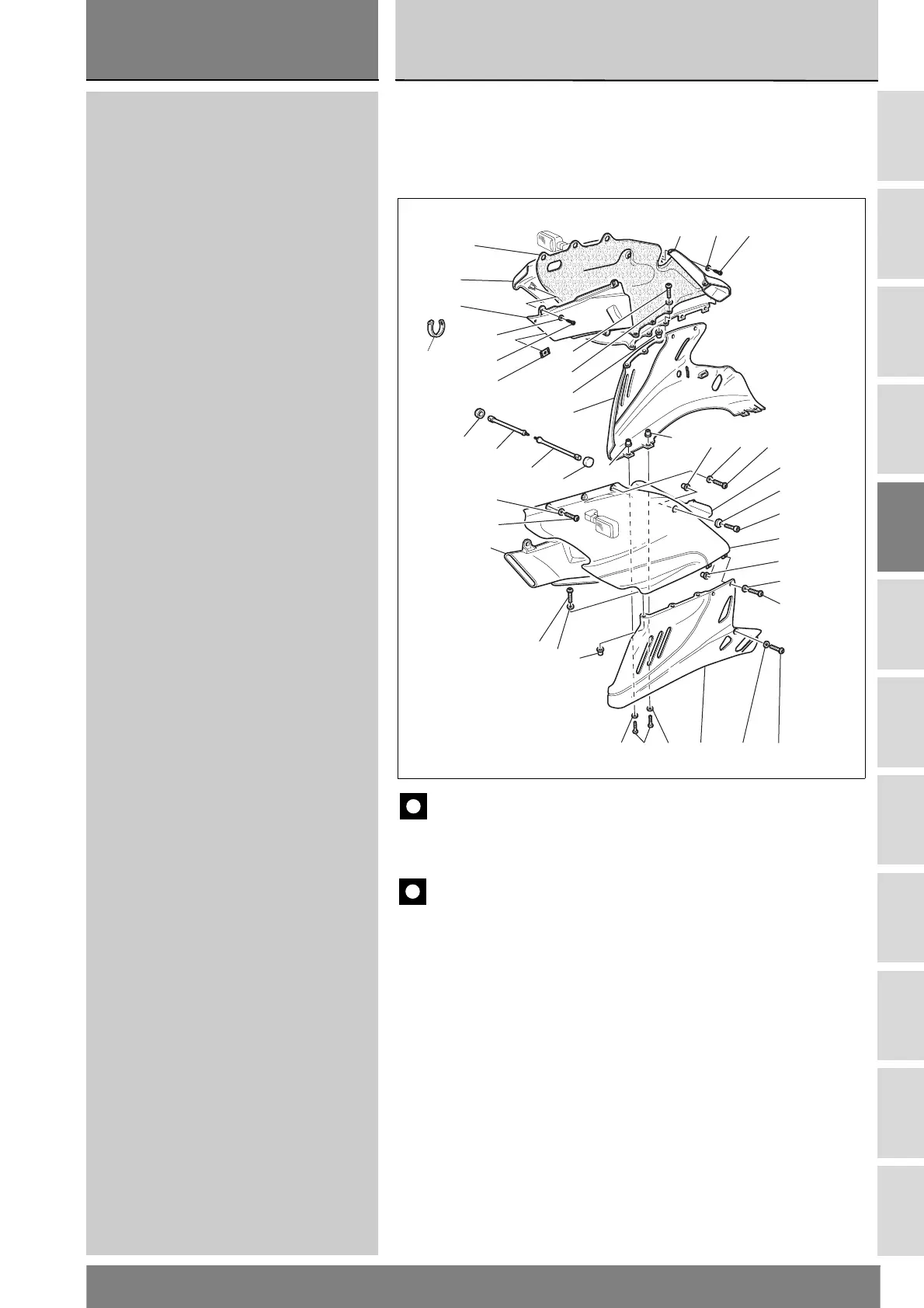

Ducati SS 800 - 2 - FAIRING

Vestizione
Fairing
sezione / section
E 2
7 SuperSport 800 - M.Y. 2006 - edizione/edition 00
A
B
C
D
E
F
G
H
L
M
N
P
2 - CARENATURA
1 Convogliatore aria sinistro
2Vite
3 Passatubo
4 Pannello laterale sinistro
5 Fissaggio rapido
6 Pannello laterale destro
7Inserto
8 Rosetta
9Vite
10 Inserto filettato
11 Rosetta
12 Vite
13 Scodellino
14 Vite
15 Deflettore aria sinistro
16 Deflettore aria destro
17 Convogliatore aria destro
18 Semicarena superiore sinistra
19 Rosetta nylon
20 Vite
21 Vite
22 Manicotto in gomma
23 Colonnetta sinistra
24 Colonnetta destra
25 Rosetta
26 Semicarena superiore destra
27 Semicarena inferiore destra
28 Semicarena inferiore sinistra
2 - FAIRING
1 Left air conveyor
2Screw
3 Hose guide
4 Left side panel
5 Quick fastener
6 Right side panel
7Insert
8 Washer
9 Screw
10 Threaded insert
11 Washer
12 Screw
13 Cap
14 Screw
15 Left air deflector
16 Right air deflector
17 Right air conveyor
18 Left upper fairing
19 Nylon washer
20 Screw
21 Screw
22 Rubber coupling
23 Left stud bolt
24 Right stud bolt
25 Washer
26 Right upper fairing
27 Right lower fairing
28 Left lower fairing
9
8
7
27
16
6 Dx/Rh
4 Sx/Lh
25
12
11
9
15
13
14
18
7
8
9
201928
8
28
7
7
22
24
23
22
9
8
7
10
3
17
26
25
12
5
21
11
1
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
