Uso e manutenzione
Use and maintenance operations
sezione / section
D 4
15 SuperSport 800 - M.Y. 2006 - edizione/edition 00
Con valvola in posizione di riposo
verificare con spessimetro, inserito
tra bilanciere di chiusura e registro,
che il gioco risulti quello prescritto.
Se i valori riscontrati risultano fuori dai
limiti prescritti, determinare
comunque il valore e procedere alla
registrazione.
Registrazione gioco
valvole
Operare come descritto alla Sez. N 4.1.
Bilanciere di chiusura
Aspirazione: (B)
Montaggio 0÷0,05 mm
Controllo 0,05÷0,10 mm
Scarico: (B)
Montaggio 0÷0,05 mm
Controllo 0,05÷0,10 mm

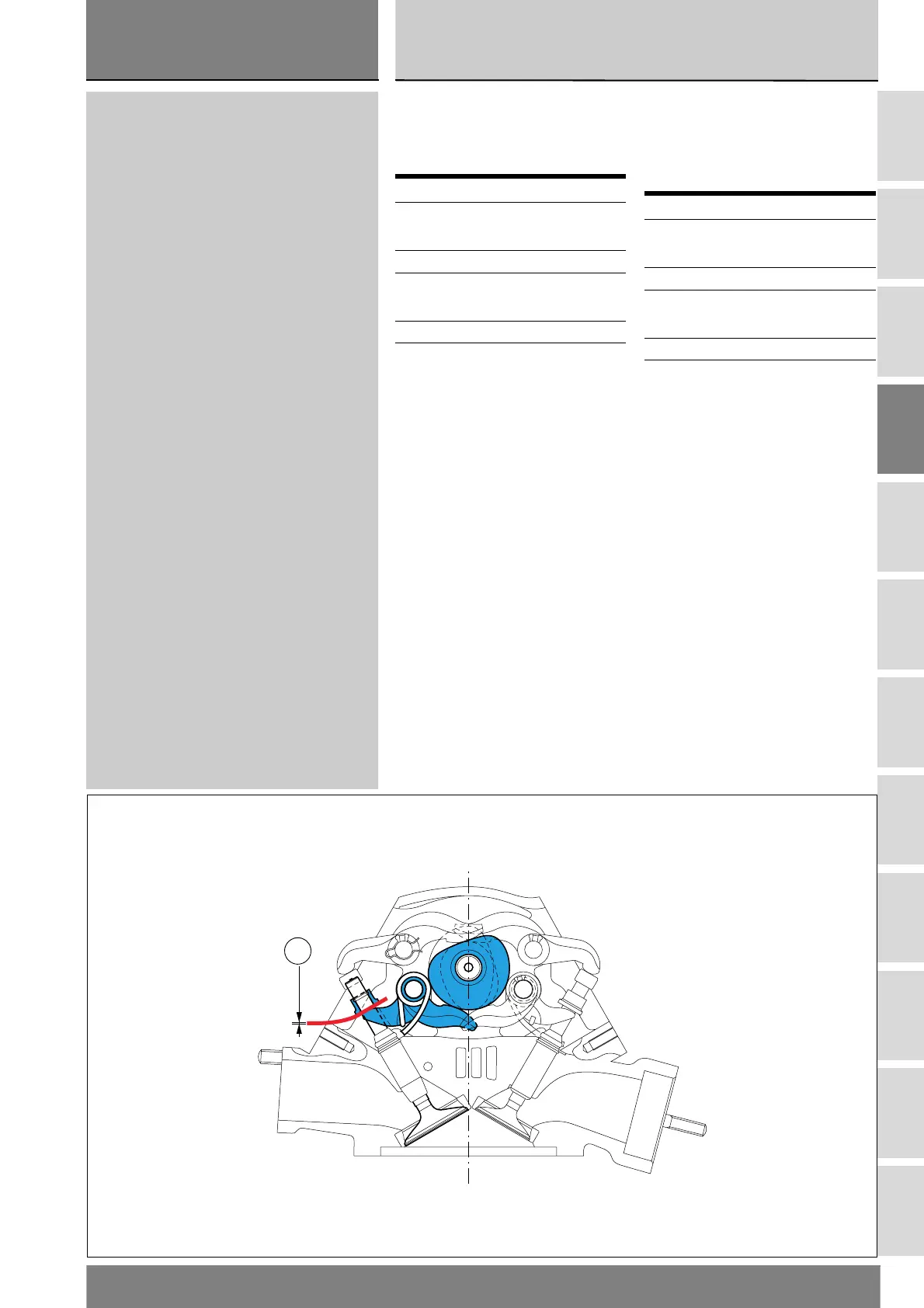

With the valve in the rest position,
slide a feeler gauge between closing
rocker arm and shim to measure
clearance. Clearance must be within
the specified limits:
If the clearances measured are
outside the specified limits, measure
clearance and adjust as required.
Adjusting valve
clearances
Proceed as described under Section N
4.1.
Closing rocker arm
Intake: (B)
Nominal 0-0.05 mm
Inspection 0.05-0.10 mm
Exhaust: (B)
Nominal 0-0.05 mm
Inspection 0.05-0.10 mm
B
