Rimontaggio semimanubri
Posizionare il semimanubrio
completo nello stelo forcella.
Importante
Quando si rimontano i
semimanubri sulle sommità degli steli
è necessario orientarli rispetto alla
testa di sterzo facendo corrispondere
la tacca in rilievo (A) del
semimanubrio con la fessura della
testa di sterzo (B).
Se durante lo smontaggio sono state
rimosse dalla loro sede applicare
grasso prescritto sul filetto delle viti.
Avvitare le viti (5) di fissaggio
semimanubrio sullo stelo forcella e
serrarle alla coppia prescritta (Sez. C
3).
Per completare l’installazione del
semimanubrio destro occorre
rimontare i seguenti particolari:
Per completare l’installazione del
semimanubrio sinistro occorre
rimontare i seguenti particolari:
Operazioni Rif. Sez.
Installare il comando
freno anteriore
F 3
Installare il
commutatore destro
P 5
Installare il comando
acceleratore
F 1
Operazioni Rif. Sez.
Installare il comando
idraulico frizione
F 2
Installare il comando
starter
F 1
Installare il
commutatore sinistro
P 5

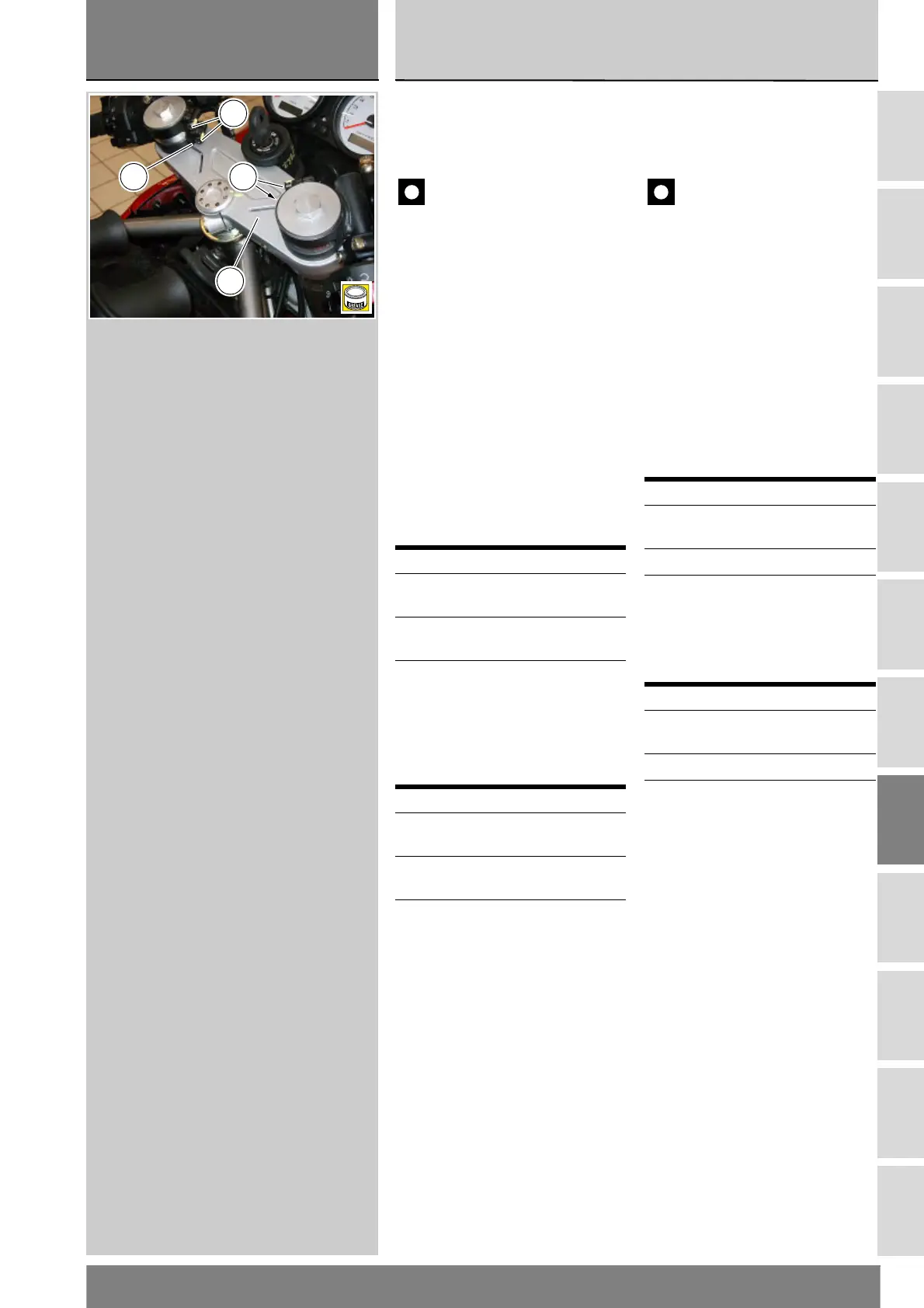

Refitting the handlebars
Position the complete handlebar in
the fork leg.
Caution
When refitting the handlebars
on the fork legs, ensure that
handlebar notch (A) matches the slot
on steering head (B).
If screws were removed during
disassembly, smear their thread with
some grease.
Tighten the screws (5) securing the
handlebar to the fork leg and tighten
them to the specified torque (Sect. C
3).
To assemble the complete right-hand
handlebar, refit the following parts:
To assemble the complete left-hand
handlebar, refit the following parts:
Operations See Sect.
Install the front brake
control
F 3
Install the RH switch P 5
Install the throttle
control
F 1
Operations See Sect.
Install the clutch
hydraulic control
F 2
Refit the choke control F 1
Install the LH switch P 5
