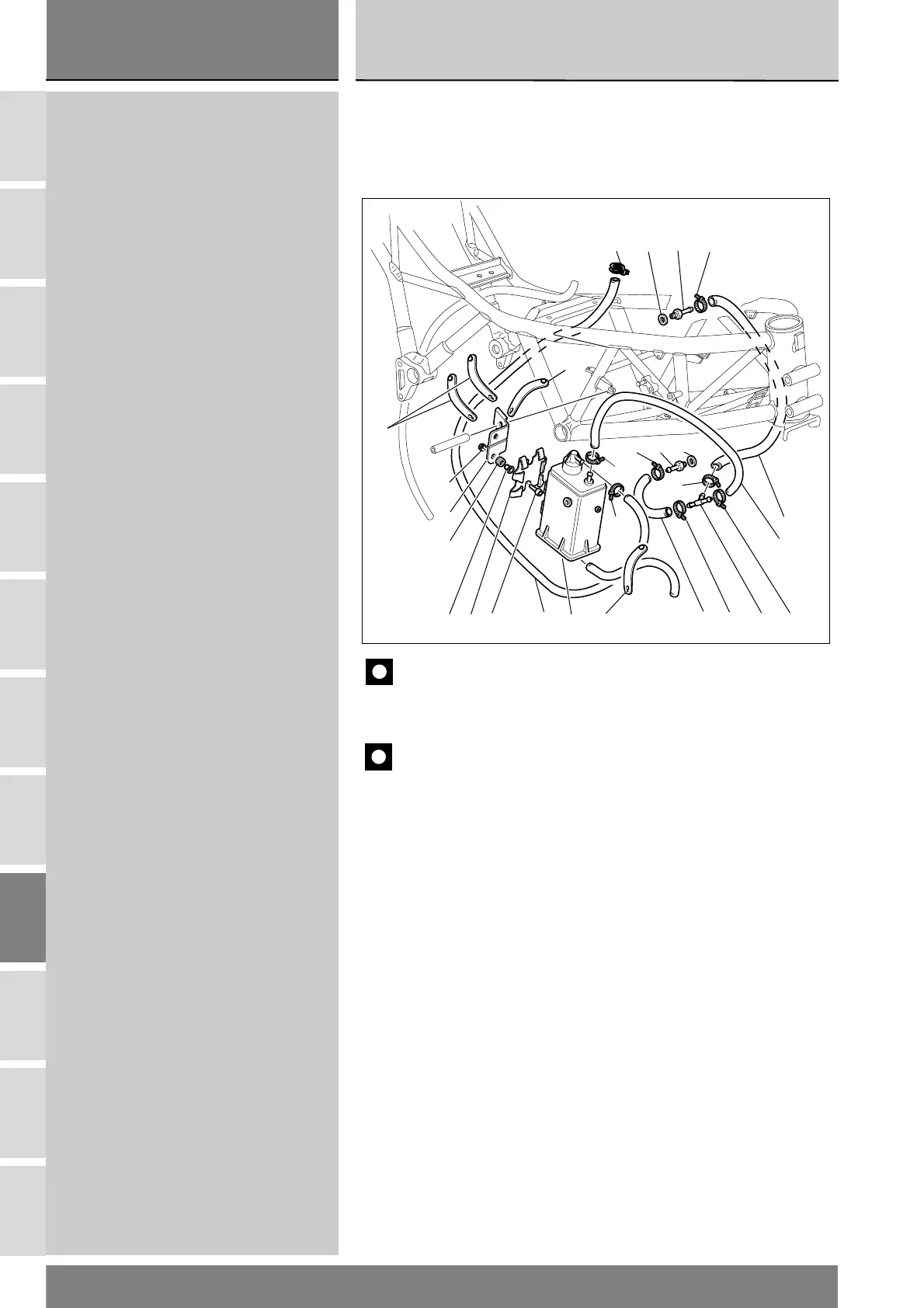

Ducati SS 800 - 10 - CANISTER FILTER

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 10
34
AA
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
10 - FILTRO CANISTER
1 Passatubo
2 Tubo
3 Passatubo
4 Supporto
5 Distanziale
6Dado
7 Gommino
8 Piastrino
9Vite
10 Filtro canister
11 Tubo
12 Tubo
13 Tubo
14 Guarnizione alluminio
15 Raccordo
16 Passatubo
17 Passatubo
18 Deviatore
19 Passatubo
20 Passatubo
21 Passatubo
3
18 2113
17
20
10
4
7
5
8
9
2
19
15 14
16
19
19
12
11
1615141
6
3
3
10 - CANISTER FILTER
1 Hose guide
2Hose
3 Hose guide
4 Support
5 Spacer
6Nut
7 Rubber block
8Plate
9Screw
10 Canister filter
11 Hose
12 Hose
13 Hose
14 Aluminum gasket
15 Coupling
16 Hose guide
17 Hose guide
18 Fitting
19 Hose guide
20 Hose guide
21 Hose guide
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
