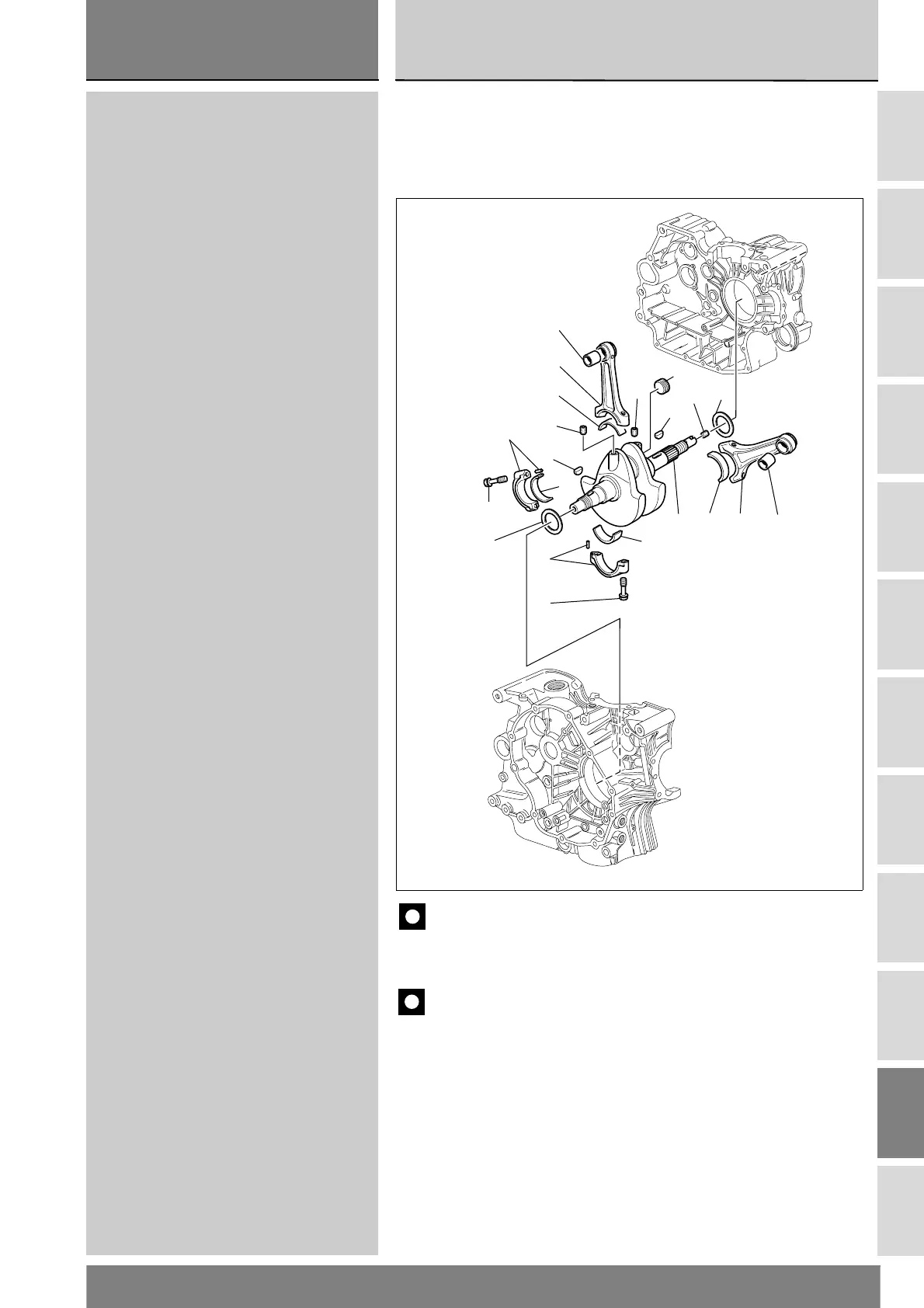

Ducati SS 800 - 9.3 - CASING UNIT: CONNECTING RODS

Motore
Engine
sezione / section
N 9.3
149
A
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
9.3 - GRUPPO CARTER: IMBIELLAGGIO
1 Albero motore
2 Vite speciale
3 Tappo
4 Grano filettato
5 Biella completa
6 Boccola
7 Semicuscinetto
8 Vite speciale
9 Rosetta rasamento
10 Linguetta
11 Linguetta
7
7
7
7
3
8
4
4
11
2
9
10
5
5
8
6
5
9
1
5 6
9.3 - CASING UNIT: CONNECTING RODS
1 Crankshaft
2 Special screw
3Plug
4 Threaded dowel
5 Complete connecting rod
6Bush
7Bearing
8 Special screw
9Shim
10 Key
11 Key
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
