Motore
Engine
sezione / section
N 4.3
41 SuperSport 800 - M.Y. 2006 - edizione/edition 00

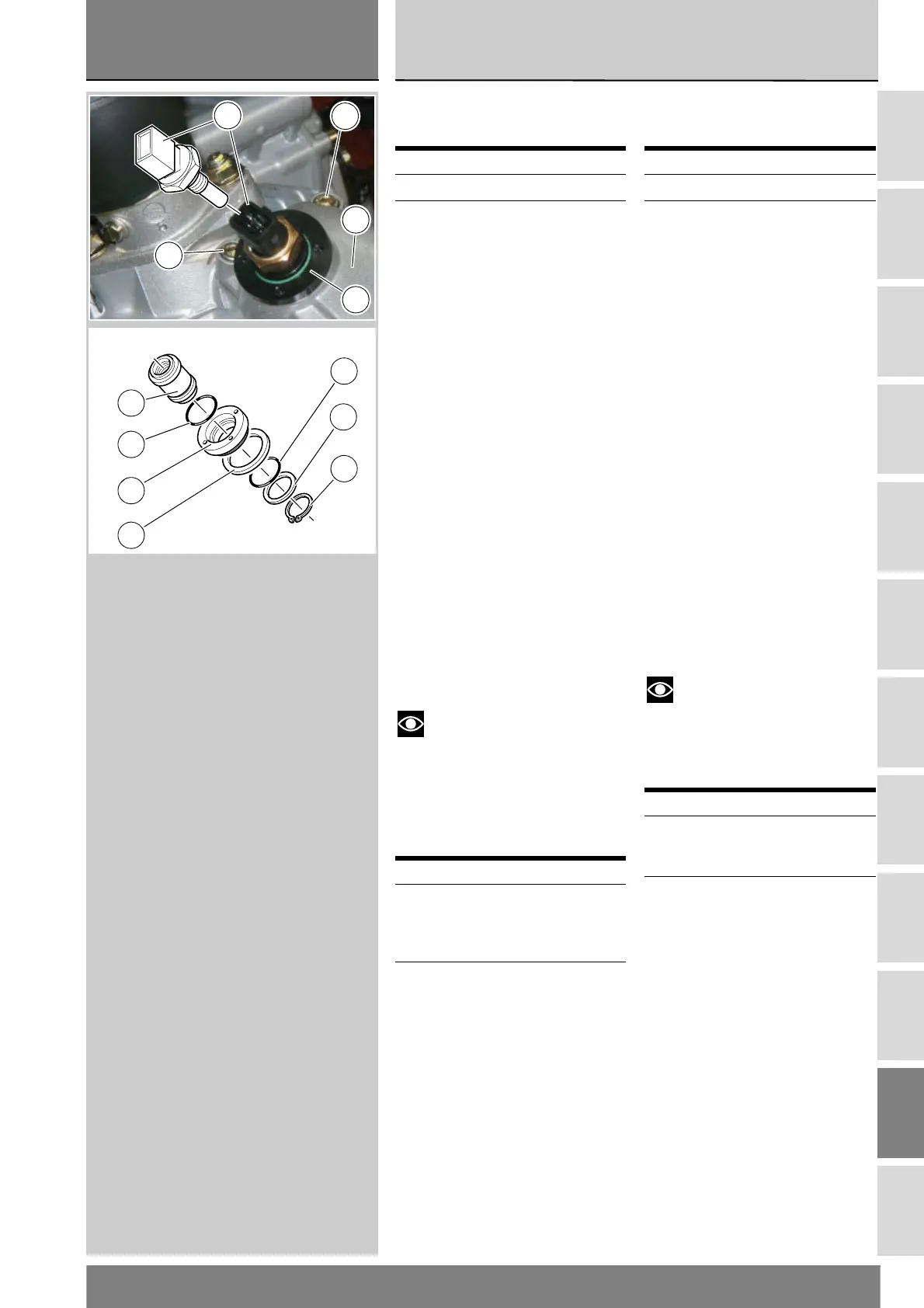

Removing the engine oil
temperature sensor
The engine oil temperature sensor
(32) is placed on the intake valve
cover (25) of the horizontal head (11).
Remove the rubber cap (36).
Take the sensor (32) off its mount
(31).
Unscrew the ring nut (29) from the
cover (25).
Remove the circlip (26) from the ring
nut and withdraw the sensor mount
(31).
Refitting the engine oil
temperature sensor
Check seal (28) and spacer (27).
Replace as required.
Note
Change the O-rings (30) before
refitting.
Installation is a reversal of the
removal procedure.
Operations See Sect.
Remove the fairings E 2
Disconnect oil
temperature sensor
from main wiring
harness
P 1
Operations See Sect.
Reconnect oil
temperature sensor to
main wiring harness
P 1
Fit the fairings E 2
Smontaggio sensore
temperatura olio motore
Sul coperchio valvole aspirazione (25)
testa orizzontale (11) è montato il
sensore temperatura olio motore
(32).
Rimuovere il cappuccio in gomma
(36).
Rimuovere il sensore (32) dal
supporto (31).
Svitare la ghiera (29) dal coperchio
(25).
Rimuovere l’anello seeger (26) dalla
ghiera e sfilare il supporto (31).
Rimontaggio sensore
temperarura olio motore
Verificare l’integrità, della guarnizione
(28) e del distanziale (27): se
necessario sostituirli.
Note
Prima di procedere al
rimontaggio è consigliabile sostituire
gli anelli OR (30).
Per il rimontaggio effettuare le
operazioni in ordine inverso allo
smontaggio.
Operazioni Rif. Sez.
Rimuovere le carene E 2
Scollegare il sensore
temperatura olio
motore dal cablaggio
principale
P 1
Operazioni Rif. Sez.
Ricollegare il sensore
temperatura olio
motore al cablaggio
principale
P 1
Rimontare le carene E 2
25
7
7
32
29
31
30
37
26
30
29
28
