Impianto elettrico
Electric system
sezione / section
P 5
49 SuperSport 800 - M.Y. 2006 - edizione/edition 00
Sostituzione lampadine

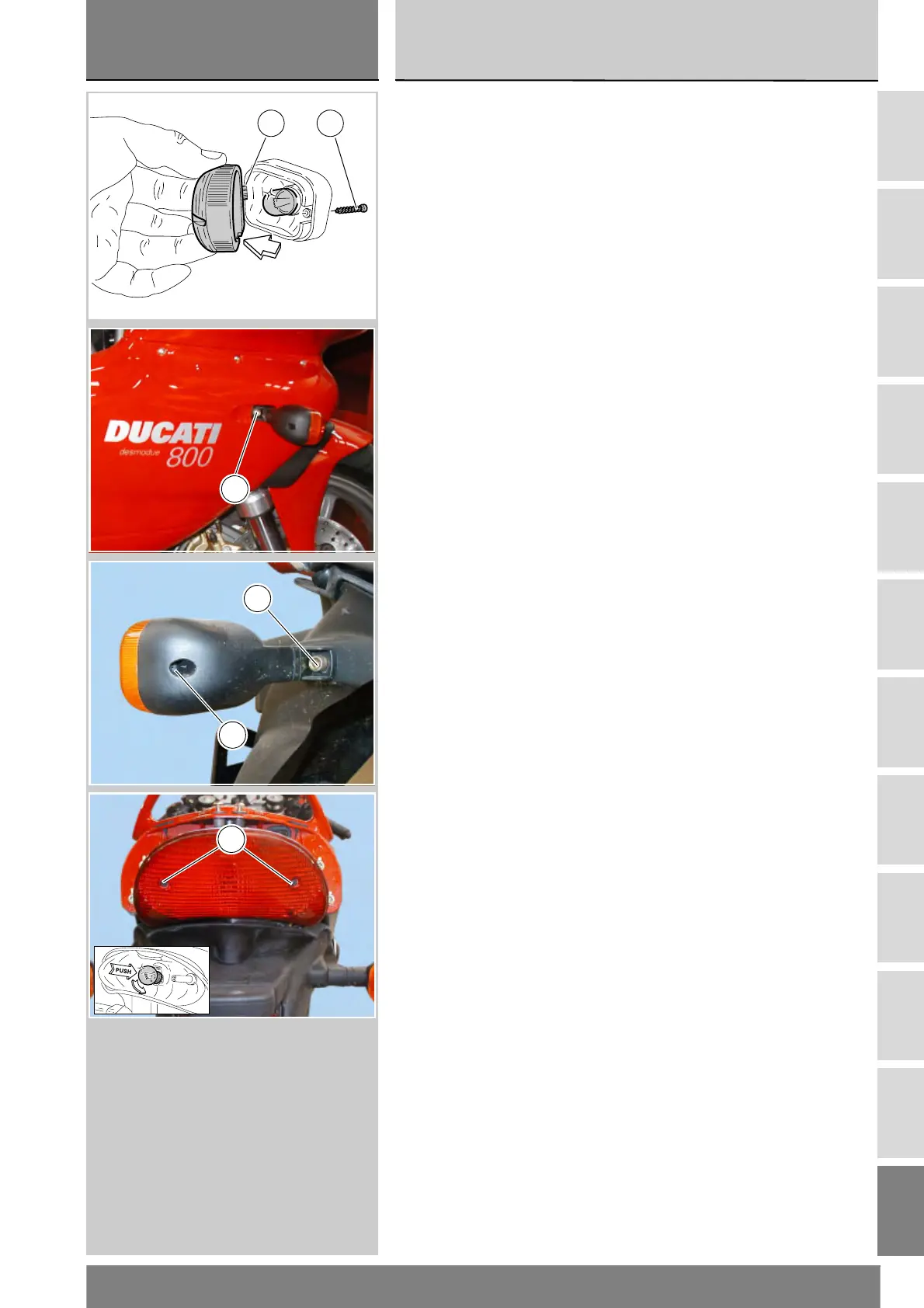

Sostituzione lampadine per
indicatori di direzione
Per accedere alle lampadine degli
indicatori di direzione anteriori e
posteriori, separare la coppetta dal
corpo svitando la vite di fissaggio (1).
Per rimuovere gli indicatori anteriori
svitare le viti (2) e i dadi di fissaggio
degli indicatori alle semicarene
superiori.
In fase di rimontaggio serrare i dadi
alla coppia prescritta (Sez. C 3).
Per rimuovere gli indicatori posteriori,
svitare le viti (3) di fissaggio indicatori
al portatarga.
Sostituire la lampadina spingendo e
ruotandola nella sua sede.
Rimontare la coppetta inserendo il
dentino (4) nell'apposita fessura del
corpo indicatore e bloccando la vite
(1) di fissaggio.
Sostituzione lampadine per
luce arresto
Per la sostituzione della lampada luce
arresto e posizione, è necessario
svitare le due viti (5) che fissano il
trasparente.
Rimuovere il trasparente e sfilare la
lampada dal portalampada spingendo
e ruotandola in senso antiorario nella
sua sede.
Rimontare la lampada nuova (Sez. C
1) e il trasparente.
Changing light bulbs
Replacing the turn indicator
bulbs
To gain access to the front and rear
turn indicators, separate the glass
from the body by loosening the screw
(1).
To remove the front turn indicators,
loosen the screws (2) and nuts
securing the turn indicators to the
upper fairings.
Upon assembly, tighten the nuts to
the specified torque (Sect. C 3).
To remove the rear turn indicators,
loosen the screws (3) securing the
turn indicators to the number plate
holder.
Push the bulb in and turn it around to
change it.
Refit the glass, insert the tab (4) in the
slot on the indicator body and tighten
screw (1).
Replacing the stop light bulbs
To replace the stop and parking light
bulbs, unscrew the two screws (5)
that fasten the lens.
Remove the lens and slide the bulb
out of the socket by pushing it in and
turning it anticlockwise.
Refit the new bulb (Sect. C 1) and the
lens.
4 1
2
1
3
5
