Ducati SS 800 - 6 - THROTTLE BODY

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 6
21
A
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
6 - CORPO FARFALLATO
1 Assieme gruppo alimentazione
2 Potenziometro
3 Fascetta
4Manicotto
5 Fascetta “R”
6 Tubo
7 Fascetta
8 Iniettore
9 Tubo
10 Fascetta “M”
11 Corpo farfallato completo
12 Vite
13 Rosetta
14 Vite
15 Rosetta
16 Fascetta
17 Tubo
18 Tubo
4
5
786
1
7
8
79
4
3
16
18
1
5
17
10
3
3
1514
11
2
Vedi Sez. L 5
See Sect. L 5
Vedi Sez. N 4
See Sect. N 4
13
12
14 15

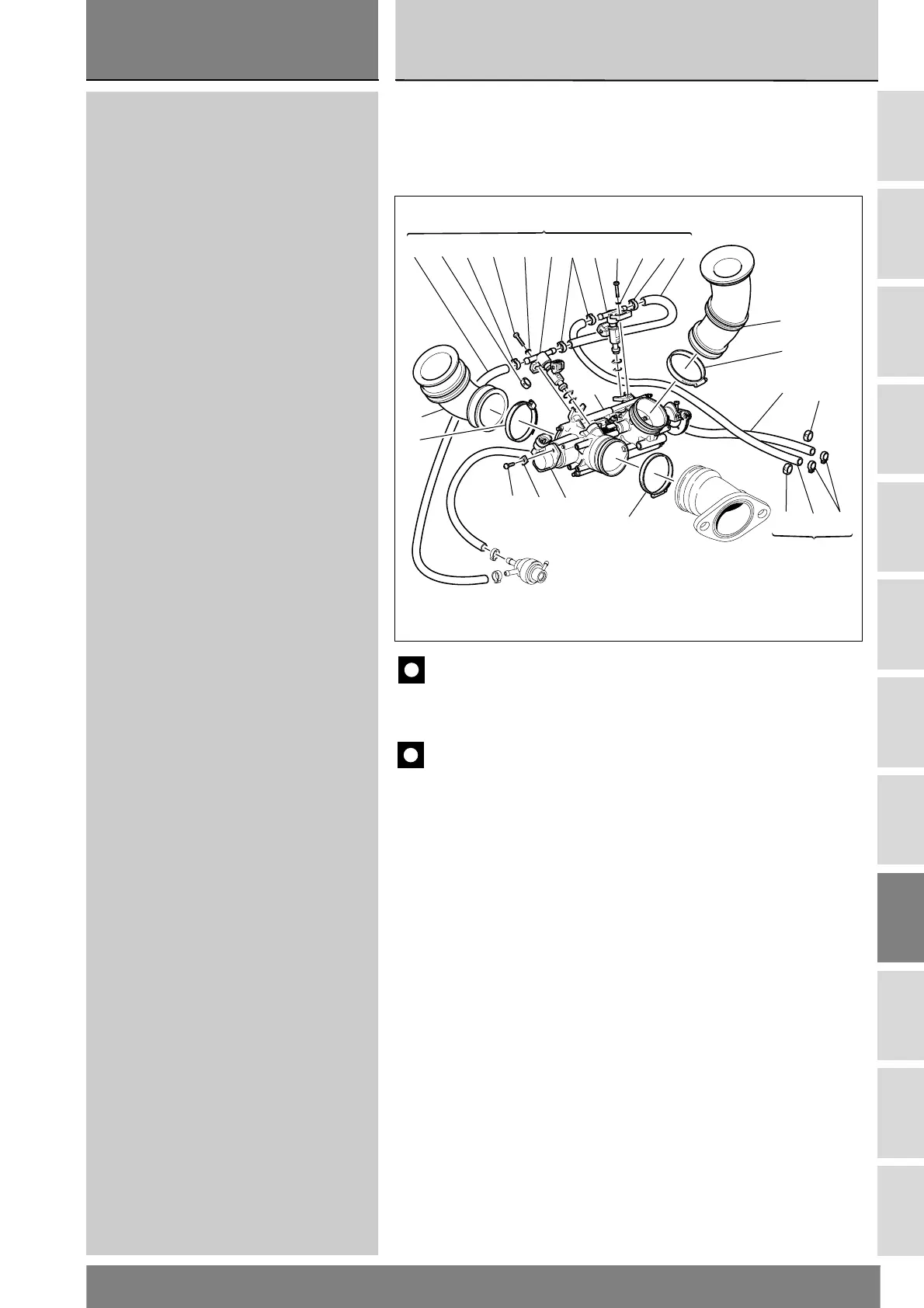

6 - THROTTLE BODY
1 Complete fuel system assembly
2 Throttle position sensor
3Clamp
4 Hose coupling
5 Clip “R”
6Hose
7Clamp
8 Injector
9Hose
10 Clip “M”
11 Complete throttle body
12 Screw
13 Washer
14 Screw
15 Washer
16 Clamp
17 Hose
18 Hose
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
L
