Uso e manutenzione
Use and maintenance operations
sezione / section
D 5
60 SuperSport 800 - M.Y. 2006 - edizione/edition 00

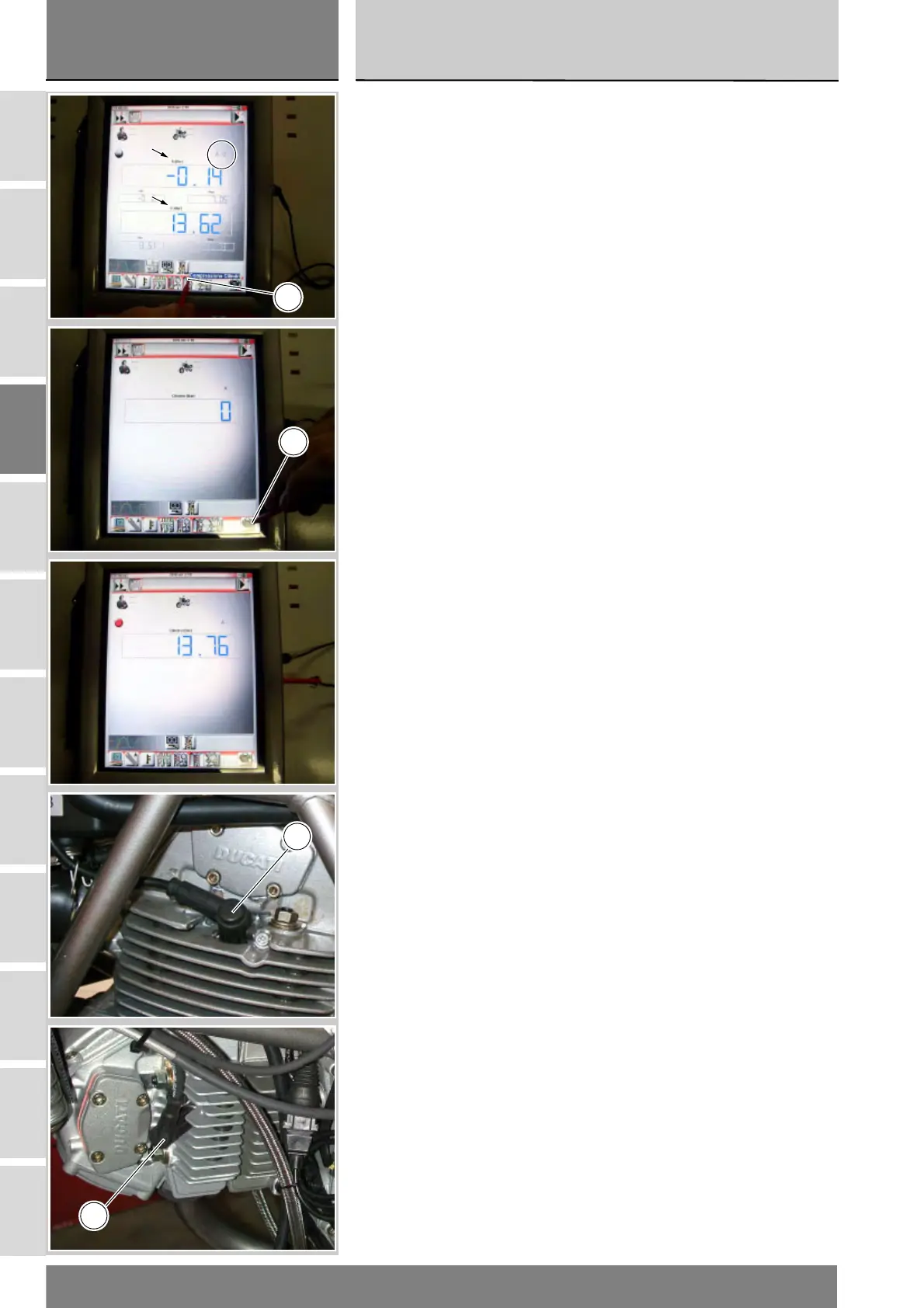

Sullo strumento DDS (1) selezionare
la funzione "Modulo misure",
premendo sull'icona "Modulo
misure"; poi premere l'icona
"Compressione Cilindri" (D) e di
seguito l'icona di "Start" (E).
Nella schermata viene indicata con
una lettera maiuscola quale presa
utilizzare del cavo (Modulo Misure)
(3): A, B oppure C.
Far girare il motore con il motorino
avviamento fino al punto in cui la
pressione non aumenta più.
Controllare la pressione in ogni
cilindro:
- valore standard:
9÷11 bar;
- valore minimo:
8 bar;
- differenza massima accettabile tra i
cilindri: 2 bar.
Un valore di pressione eccessivo
può essere causato da:
- incrostazioni presenti nella camera
di combustione.
Un valore di pressione troppo
basso può essere causato da:
- perdite di gas tra testa e cilindro;
- sedi valvola usurate;
- steli valvola distorti;
- gioco valvole scorretto;
- cilindro o segmenti usurati.
Rimontare la candela su cui si è
operato e posizionare i cavi bobina-
candela (F) nelle rispettive sedi.
Rimontare la carena sinistra (sez. E 2).
Press "Measurement module" icon on
DDS (1) to select the "Measurement
module" function; then press on
"Cylinder compression" icon (D) and
then "Start" (E).
The page shows you which socket of
the cable (Measurement Module) (3)
is to be used with a capital A, B or C.
Crank the engine using the starter
motor until the pressure reading
stops rising.
Check the compression of both
cylinders.
- standard value:
9-11 bar;
- minimum value:
8 bar;
- Maximum allowed difference
between cylinders: 2 bar.
Excessively high compression
readings indicate the following:
- deposits in the combustion
chamber.
Low compression readings
indicate:
- gas leakage between head and
cylinder;
- worn valve seats;
- bent valve stems;
- incorrect valve clearances;
- worn cylinders or piston rings.
Refit the spark plug and route the coil-
spark plug cables (F) in their seats.
Refit LH side fairing (Sect. E 2).
D
E
F
F
