Impianto iniezione - accensione
Ignition - injection system
sezione / section
M 1
5
A
B
C
D
E
F
G
H
L
M
N
P
SuperSport 800 - M.Y. 2006 - edizione/edition 00
Note
For testing the components and
relative wiring of the injection-ignition
system, use the "DDS" instrument, refer
to Sect. D 5.

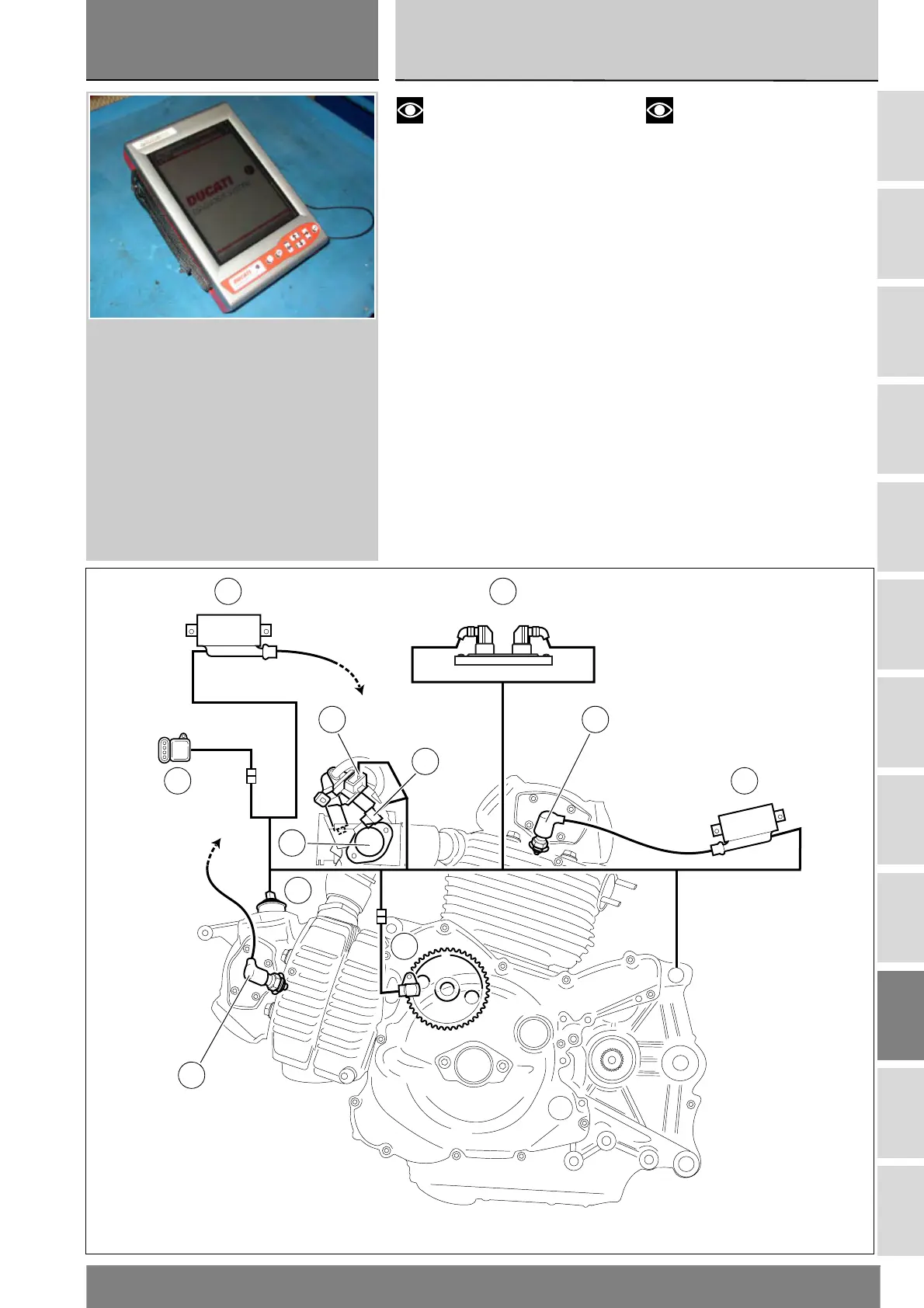

Legend to sensor position
diagram
1 Control unit
2 Engine sensor
3 Air pressure/temperature sensor
4 Engine oil temperature sensor
5 Electric injectors
6Coil
7 Spark plugs
8 Throttle position sensor
Note
Per il controllo dei componenti e dei
relativi cablaggi dell'impianto iniezione-
accensione utilizzare lo strumento di
diagnosi “DDS” facendo riferimento alla
Sez. D 5)
Legenda schema
posizionamento sensori
1 Centralina
2 Sensore motore
3 Sensore temperatura/pressione
aria
4 Sensore temperatura olio motore
5 Elettroiniettori
6 Bobina
7 Candele
8 Potenziometro
6 1
63
4
2
5
5
8
7
7
