Motore
Engine
sezione / section
N 7.2
107 SuperSport 800 - M.Y. 2006 - edizione/edition 00

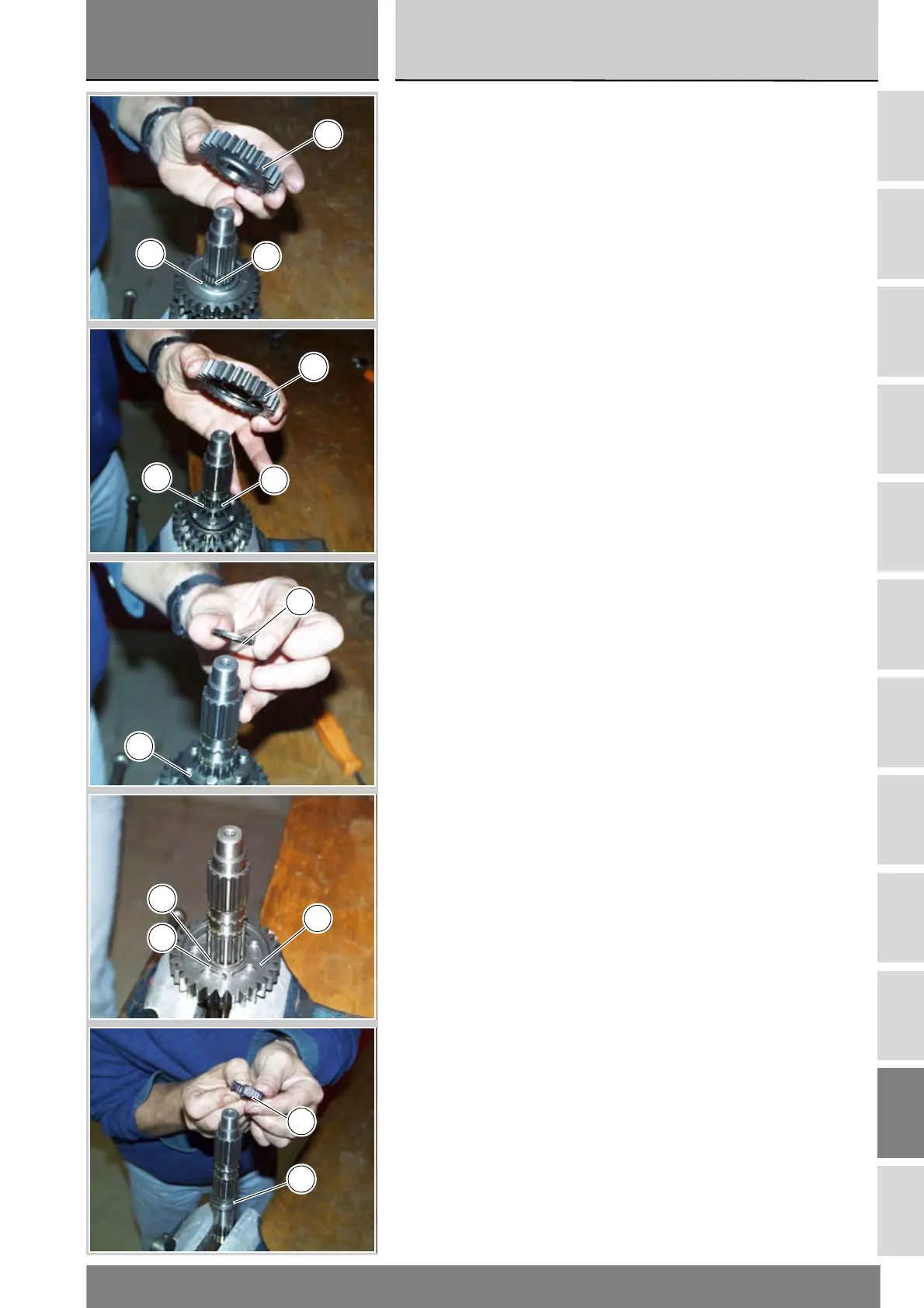

Sfilare l'ingranaggio condotto quarta
velocità (21), relativa gabbia a rulli (4)
e la rosetta scanalata (12).
Sfilare l'ingranaggio condotto terza
velocità (22), relativa gabbia a rulli (4)
e la rosetta scanalata (6)
Rimuovere l'anello elastico (7), e
sfilare l'ingranaggio condotto sesta
marcia (23).
Rimuovere l'anello elastico (7), sfilare
la rosetta scanalata (6) e l'ingranaggio
condotto seconda marcia (24).
Sfilare la gabbia a rulli (4) e il
rasamento (3) in modo da ottenere
l'albero secondario (25)
completamente nudo.
Remove the driven gear for the 4th
speed (21), its needle roller cage (4)
and the safety washer (12).
Remove the driven gear for the 3rd
speed (22), its needle roller cage (4)
and the safety washer (6).
Remove the circlip (7) and remove the
driven gear for the 6th speed (23).
Remove the circlip (7), the safety
washer (6) and the driven gear for the
2nd speed (24).
Pull out the roller cage (4) and the
shim (3) so that the secondary shaft
(25) is fully bare.
12
21
4
22
6
4
23
7
24
7
6
4
3
