Motore
Engine
sezione / section
N 7.2
113 SuperSport 800 - M.Y. 2006 - edizione/edition 00

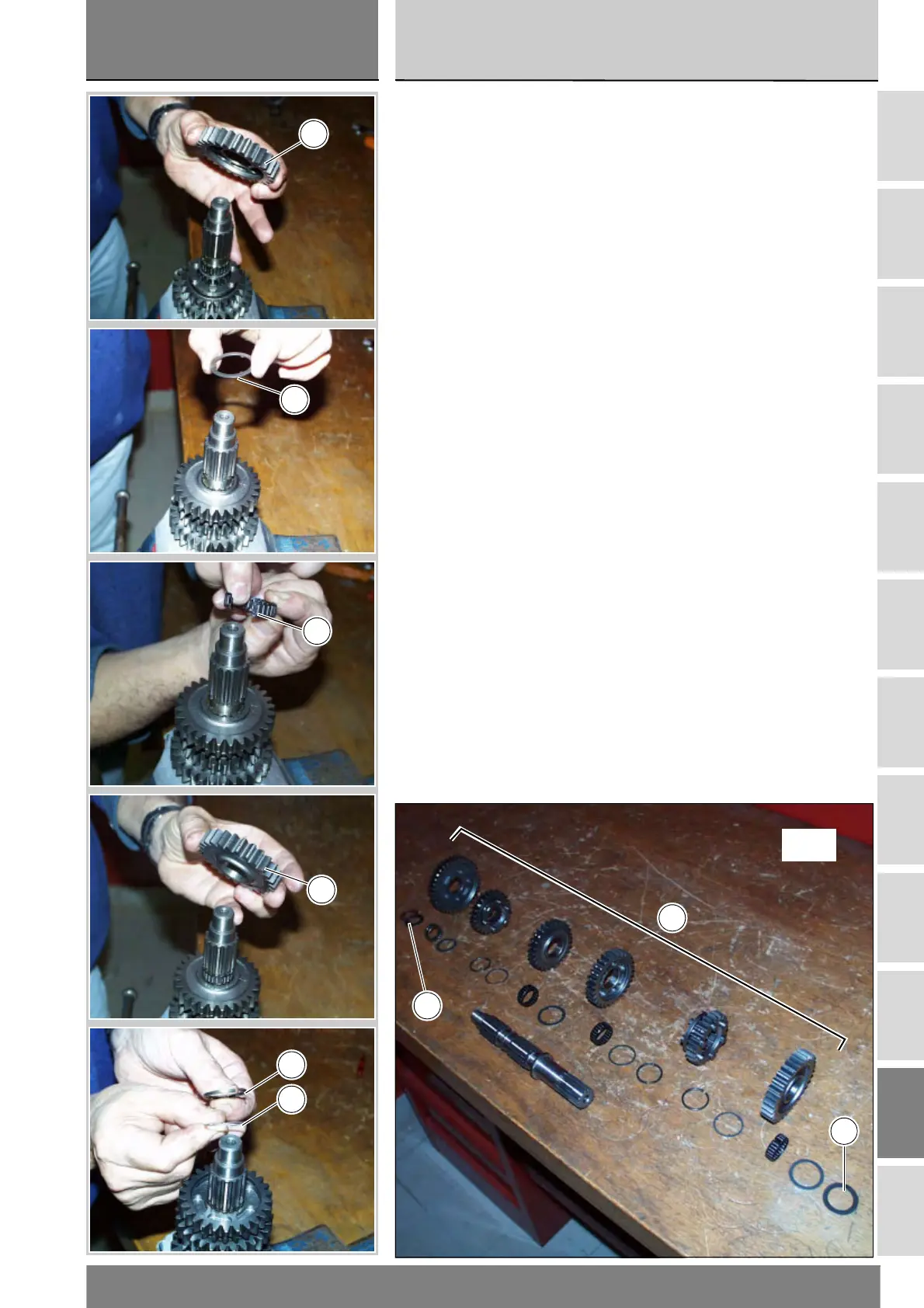

Fit the gear for 3rd speed (22).
Fit the safety washer (12) onto the
gear; it is larger than the other safety
washer (6).
Fit another needle roller cage (4) as
described.
Fit the gear for 4th speed (21).
Fit another safety washer (6) and
another circlip (7) into the shaft. Seat
it using the drift.
Montare l'ingranaggio della 3
a
velocità (22).
Installare sull'ingranaggio la rosetta a
tre punte (12), riconoscibile rispetto
all’altra (6) dal maggior diametro
esterno.
Installare un'altra gabbia a rullini (4)
nel modo già descritto.
Montare l'ingranaggio della 4
a
velocità (21).
Introdurre nell'albero un'altra rosetta
a tre punte (6) e un altro anello
elastico (7). Spingerlo in sede
utilizzando il tampone precentemente
usato.
Fig 2
26
15
25
22
12
4
21
7
6
