13.2 Utilizzo della
propulsione elettrica
Importante: per l'uso della propul-
sione elettrica e dei singoli compo-
nenti della propulsione attenersi
alle istruzioni del produttore relative
alla propulsione elettrica.
13.3 Inserimento ed
estrazione della batteria
della e-bike
A seconda del modello di e-bike e di bat-
teria, le batterie vanno inserite nel rispet-
tivo supporto situato sul tubo inferiore, ed
estratte dallo stesso, in direzioni diverse.
L'inserimento e l'estrazione della batteria
avvengono in uno dei seguenti modi:
• dall'alto
oppure
• dal lato
Di seguito sono descritte le azioni neces-
sarie per l'inserimento e l'estrazione rela-
tive ad entrambe le varianti, nonché quelle
necessarie per il Range Extender.
13.3.1 Inserimento/estrazione della
batteria dall'alto
Importante: spegnere sempre la
batteria per inserirla nel supporto o
estrarla dallo stesso.
Inserimento della batteria
1. Inserire la batteria con i contatti sul sup-
porto inferiore della e-bike.
2. Inclinare la batteria fino alla battuta nel
supporto superiore, finché non s'innesta
in modo percettibile.
3. Verificare se la batteria è saldamente in
sede.
4. Bloccare la batteria sulla e-bike chiu-
dendo il lucchetto della batteria con la
chiave.
Poi estrarre la chiave.
5
Tubo inferiore
33
Chiave
31
Batteria ricaricabile
34
Supporto superiore
32
Lucchetto della batteria
35
Supporto inferiore
5 5
34
31 31
33
35
32
5
31
33
34
35
32

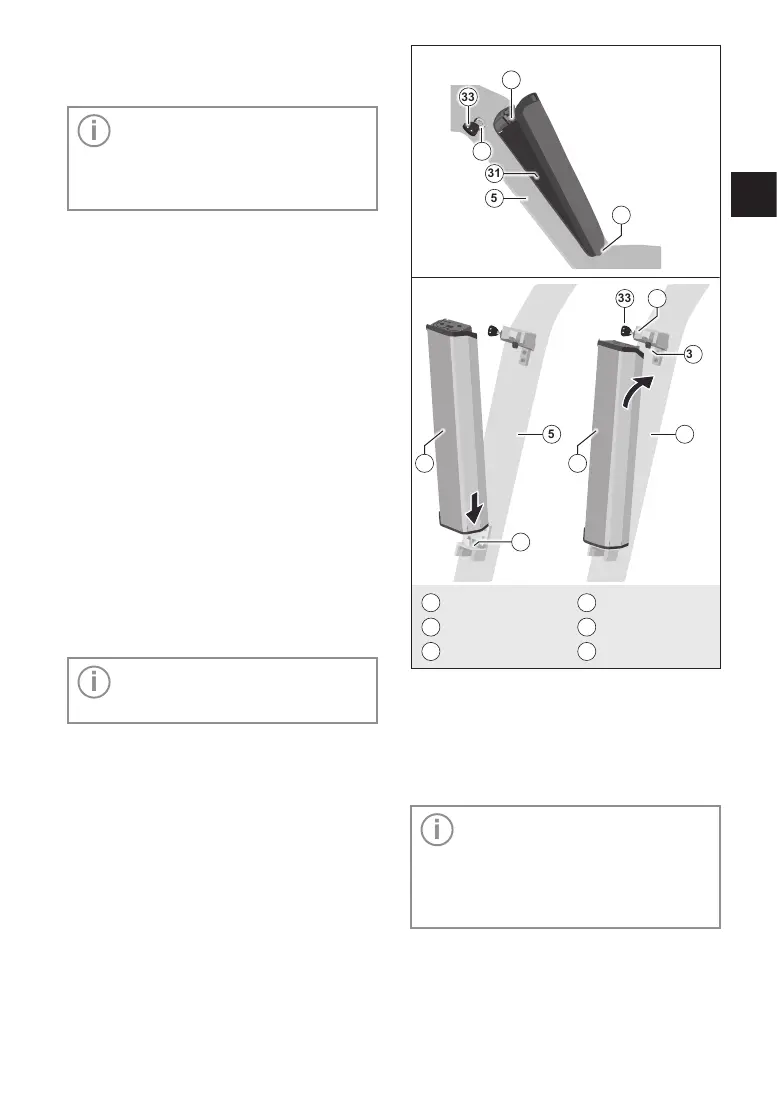

Fig.10: inserimento della batteria dall'alto
Estrazione della batteria
1. Spegnere la batteria.
2. Sbloccare la batteria dalla e-bike aprendo
il lucchetto della batteria con la chiave.
Importante: a seconda del modello,
sarà necessario sbloccare la batte-
ria dal suo arresto nel supporto
prima di estrarla. Per farlo premere
la linguetta situata all'estremità
superiore della batteria.
3. Sbloccare l'arresto della batteria se
necessario, inclinare la batteria allon-
tanandola dal supporto superiore ed
estrarla dal supporto inferiore.
