44
48
48

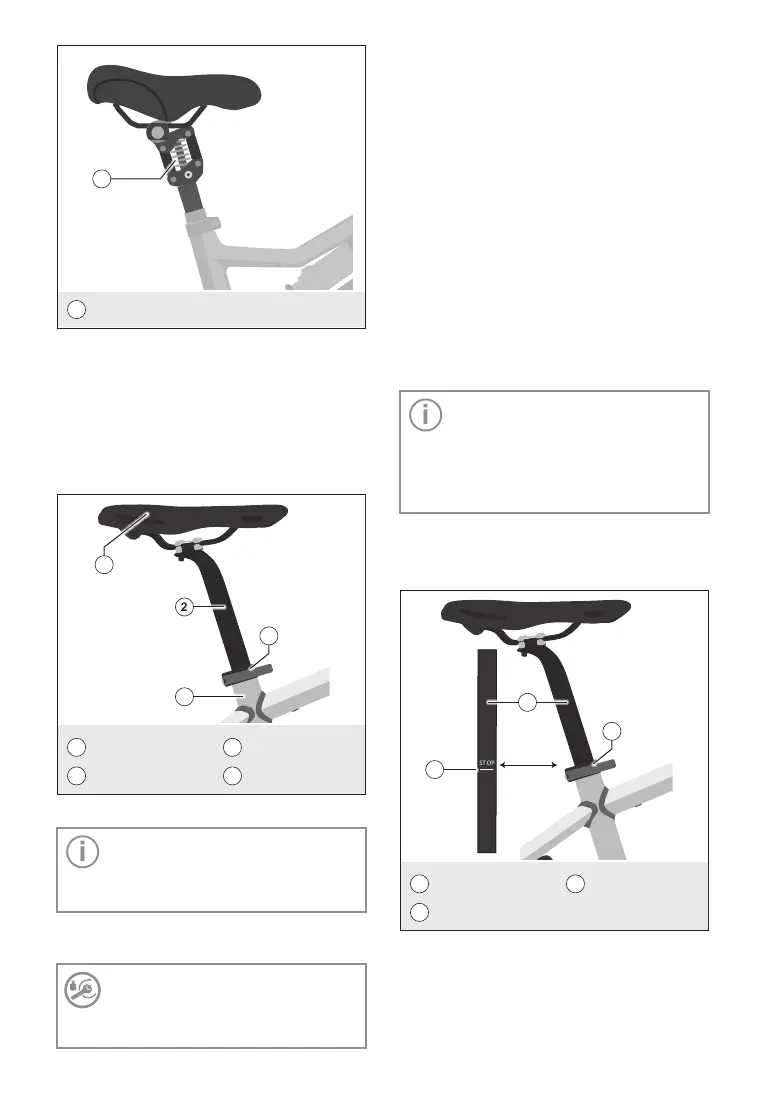

Gefederte Sattelstütze
Abb.22: Gefederte Sattelstütze
17 Sattel
Der Sattel ist am oberen Ende der Sattel-
stütze montiert. Die Sattelstütze in das Sitz-
rohr eingesteckt und mit der Sattelstützen-
klemme fixiert.
2
3
1
49
1
Sattel
3
Sattelstützen-
klemme
2
Sattelstütze
49
Sitzrohr
Abb.23: Komponenten von Sätteln
Wichtig: Die Sattelstützenklemme
kann mit einer Schraubverbindung
oder mit einem Schnellspanner
befestigt sein.
Ziehen Sie Schraubverbindungen immer
mit dem korrekten Drehmoment an.
Drehmoment: Siehe modell-
spezifische Angaben zu Ihrem Sattel
im mitgeltenden Dokument
Technische Daten.
17.1 Sattel einstellen
Um die Trittkraft gut auf die Pedale bringen
zu können, müssen Sie Ihren Sattel pas-
send einstellen.
• Stellen Sie dafür die Sattelhöhe und die
Sattelposition ein.
• Achten Sie nach dem Verstellvorgang
darauf, die Sattelstützenklemme wie-
der vollständig zu schliessen und die
Schraubverbindungen für die Einstellung
der Sattelposition korrekt anzuziehen!
Testen Sie vor dem Losfahren, ob
Sattelstütze und Sattel sicher befestigt sind.
Fassen Sie dazu den Sattel ganz vorne
und hinten und versuchen Sie, ihn zu dre-
hen. Er darf sich nicht bewegen lassen.
Wichtig: Menschen, die beim Rad-
fahren unsicher sind, sollten mit der
Fussspitze den Boden erreichen
können. Ansonsten besteht beim
Anhalten die Gefahr von Stürzen
und schweren Verletzungen.
Sattelhöhe
Die Sattelstütze hat eine Markierung für die
maximale Auszughöhe.
2
Sattelstütze
50
Markierung für
max. Auszughöhe
3
Sattelstützenklemme
ST OP
2
3
50
Abb.24: Maximale Auszughöhe der Sattelstütze
