Flyer Goroc2 Series - Inserimento;Estrazione Della Batteria Dal Lato

138
13.3.2 Inserimento/estrazione della
batteria dal lato
i
Importante: a seconda del modello,
sarà necessario bloccare la batteria
sulla e-bike con un lucchetto della
batteria (con chiave) o con un'avvi-
tatura. Quando non viene utilizzato,
l'utensile per allentare/stringere
l'avvitatura viene custodito sull'asse
della ruota posteriore mediante
supporto magnetico.
22
Mozzo della ruota
posteriore
36
Avvitatore
36
22

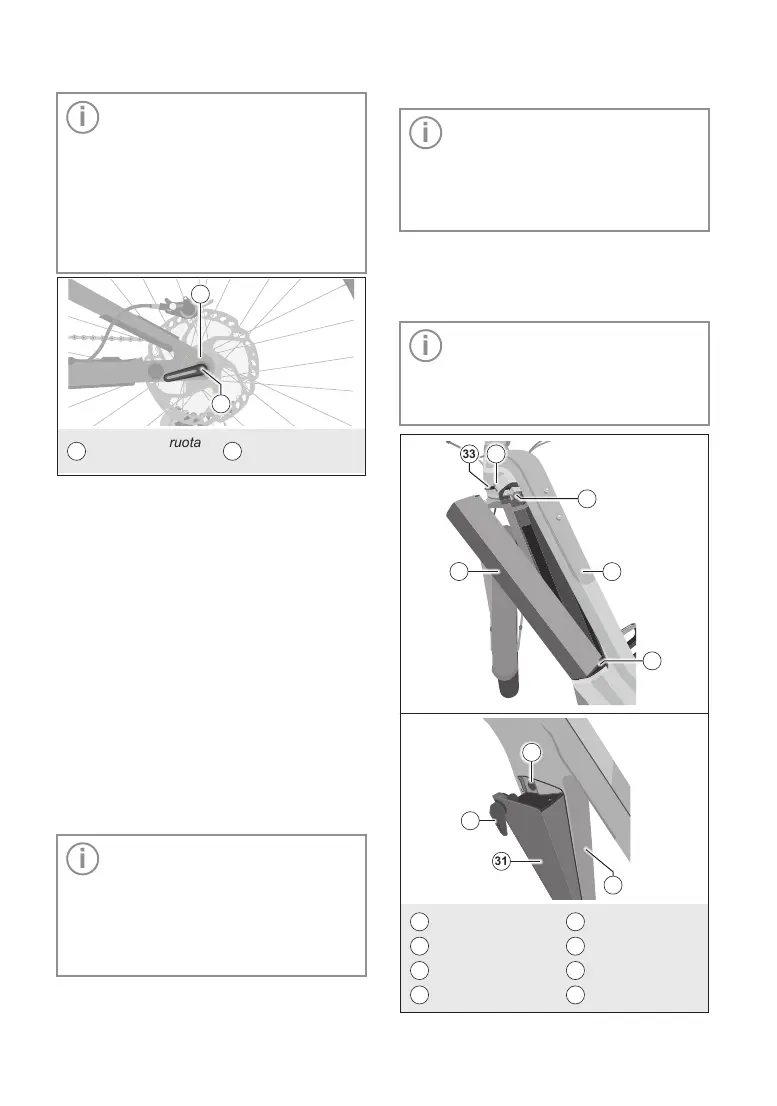

Fig.11: avvitatore per batteria sull'asse della ruota posteriore
Inserimento della batteria
1. Inserire la batteria nel supporto inferiore
della e-bike, poi portare la sezione supe-
riore della batteria nella sua sede finché
il lucchetto della batteria non s'innesta in
modo percettibile nel supporto superiore.
2. Verificare se la batteria è collocata salda-
mente nel supporto.
3. Bloccare la batteria sulla e-bike chiu-
dendo il lucchetto della batteria con la
chiave o stringendo l'avvitatura con l'av-
vitatore.
 Poi estrarre la chiave o rimuovere l'av-
vitatore.
Estrazione della batteria
i
Importante: assicurarsi di aver
impostato la modalità di carica desi-
derata nel menu delle impostazioni
o cambiarla prima di estrarre la bat-
teria. Durante la carica non sarà più
possibile cambiare la modalità di
carica nella batteria smontata.
1. Spegnere il sistema propulsivo elettrico.
 Per farlo premere il tasto di accen-
sione/spegnimento del display.
2. Sbloccare la batteria dalla e-bike aprendo
il lucchetto della batteria con la chiave o
allentando l'avvitatura con l'avvitatore.
i
Importante: a seconda del modello,
sarà necessario sbloccare la batte-
ria dal suo arresto nel supporto
prima di estrarla. Per farlo premere
la linguetta situata all'estremità
superiore della batteria.
3. Bloccare la batteria con una mano per
evitare che cada, eventualmente sbloc-
care l'arresto ed estrarre la batteria late-
ralmente dal suo supporto sulla e-bike.
i
Importante: per caricare la batteria
attenersi alle indicazioni contenute
nelle istruzioni del produttore rela-
tive alla propria propulsione elet-
trica.
35
34
31
33 32
5
37
31
36
5
5
Tubo inferiore
34
Supporto superiore
31
Batteria ricaricabile
35
Supporto inferiore
32
Lucchetto della batteria
36
Avvitatore
33
Chiave
37
Filettatura
Fig.12: inserimento/estrazione della batteria dal lato
