Flyer Goroc2 Series - Akku von Oben Einsetzen; Entnehmen; Akku am E-Bike Einsetzen & Entnehmen; Verwendung des E-Antriebs

35
DE
13.2 Verwendung des
E-Antriebs
i
Wichtig: Beachten Sie zum
Umgang mit dem E-Antrieb und den
einzelnen Antriebskomponenten
die zugehörige Herstelleranleitung
für Ihren E-Antrieb.
13.3 Akku am E-Bike
einsetzen & entnehmen
Die Akkus werden abhängig vom E-Bike-
und vom Akku-Modell in unterschiedliche
Richtungen in Ihre Halterung am Unterrohr
eingesetzt bzw. daraus entnommen.
Das Einsetzen und Entnehmen des Akkus
erfolgt entweder:
• von oben
oder
• von der Seite.
Im Folgenden werden die Bedienschritte
zum Einsetzen und Entnehmen für beide
Varianten sowie für den Range-Extender
beschrieben.
13.3.1 Akku von oben
einsetzen / entnehmen
i
Wichtig: Schalten Sie den Akku
immer aus, wenn Sie ihn in die Hal-
terung einsetzen oder daraus ent-
nehmen.
Akku einsetzen
1. Setzen Sie den Akku mit den Kontakten
auf die untere Halterung am E-Bike.
2. Kippen Sie den Akku bis zum Anschlag in
die obere Halterung bis er hörbar einrastet.
3. Prüfen Sie, ob der Akku fest sitzt.
4. Verriegeln Sie den Akku am E-Bike,
indem Sie mit dem Schlüssel das Akku-
schloss abschliessen.
 Ziehen Sie den Schlüssel
anschliessend ab.
5
Unterrohr
33
Schlüssel
31
Akku
34
Obere Halterung
32
Akkuschloss
35
Untere Halterung
5 5
34
31 31
33
35
32
5
31
33
34
35
32

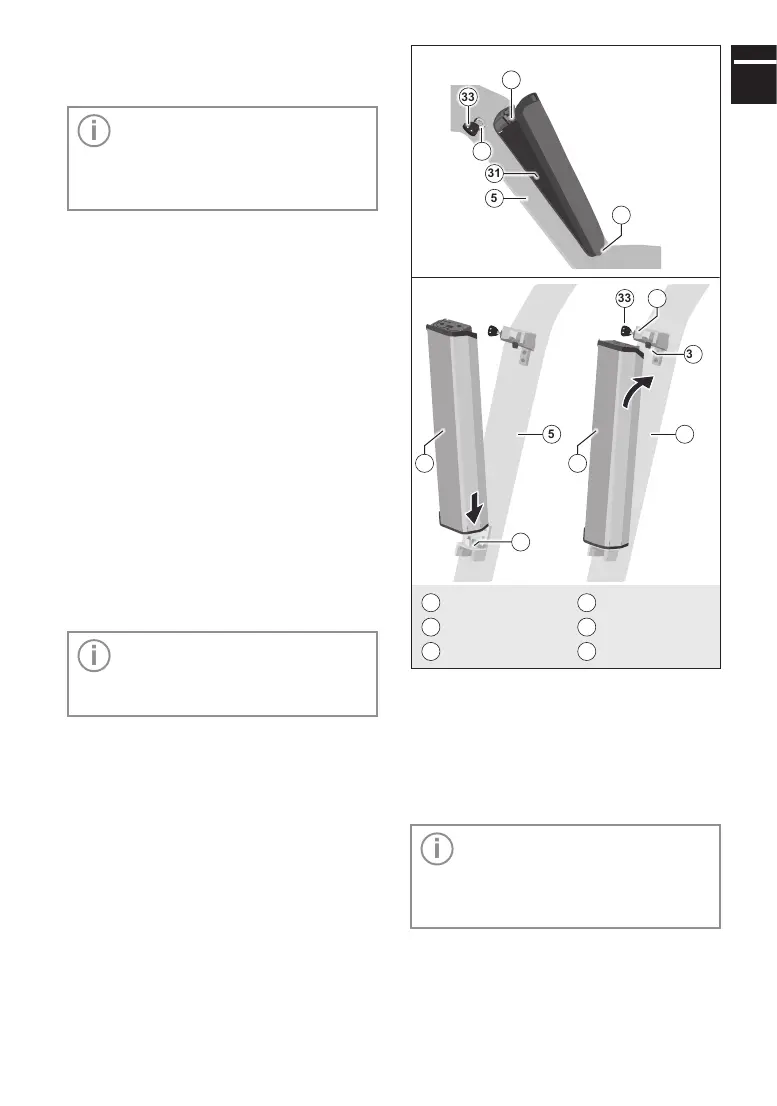

Abb.10: Akku von oben einsetzen
Akku entnehmen
1. Schalten Sie den Akku aus.
2. Entriegeln Sie den Akku am E-Bike,
indem Sie mit dem Schlüssel das Akku-
schloss öffnen.
i
Wichtig: Modellabhängig muss der
Akku vor der Entnahme aus seiner
Arretierung in der Halterung gelöst
werden. Dafür drücken Sie die
Lasche am oberen Akkuende.
3. Lösen Sie ggf. die Arretierung des Akkus,
kippen Sie den Akku aus der oberen Hal-
terung und nehmen Sie ihn von der unte-
ren Halterung ab.
